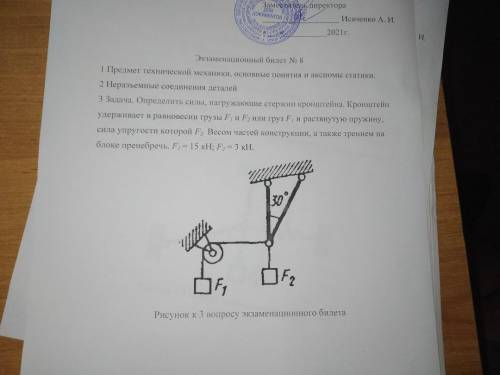

Объяснение:
1)
Освобождаемся от связей.
Считаем стержни растянутыми.
Проводим оси ОХ и OY.
Расставляем силы.
2)
Проецируем силы на оси.
Ось ОХ:
T₂·sin α - F₁ = 0
T₂ = F₁ / sin 30° = 15 / 0,5 = 30 кН
Ось OY:
T₁ + T₂·cos 30° - F₂ = 0
T₁ = F₂ - T₂·cos 30° = 3 - 30·0,866 ≈ - 23 кН
Стержень T₁ - сжат
