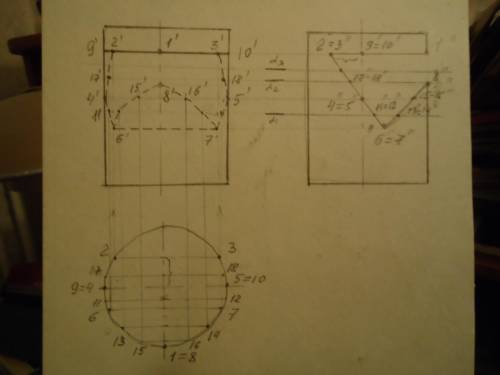

ответ:Чертёж с линиями среза цилиндра см. на фото.
Объяснение:
Поставьте точки на виде слева, как на фото.
Точки 1,8,4,5,9,10 перенести на вид спереди не трудно,т.к. они попадают или на ось, или на боковые образующие.
Для построения остальных точек необходимо провести секущие плоскости α, и с них найти сначала проекции на виде сверху, а затем на виде спереди.
На виде сверху проведите штриховую линию между точками 6 и 7. Я забыла это сделать!
