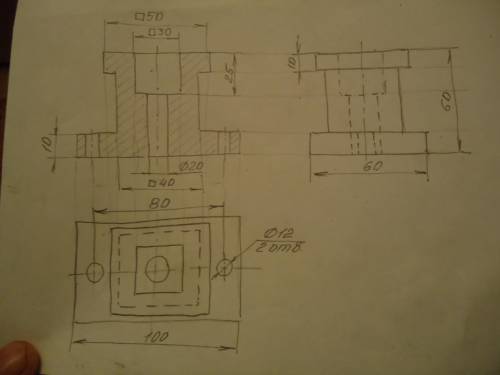

ответ: Чертёж из трёх проекций с фронтальным разрезом см. на фото.
Объяснение:
При построении разреза часть горизонтальных линий стираются, а все штриховые обводятся сплошной основной линией.
Чертёж выполнялся от руки, поэтому не обращайте внимания на некоторую кривизну линий.
Очень надеюсь, что смогла вам
