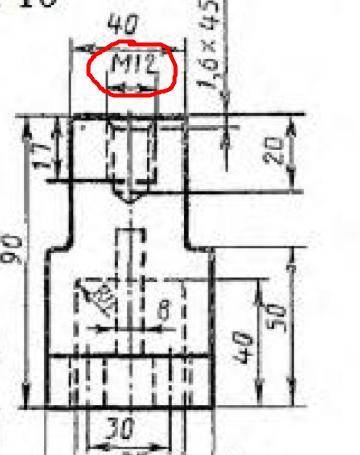

М12 - метрическая резьба с диаметром 12 мм. Шаг резьбы берётся из таблицы, он может быть 1,75; 1,5. Выбрав из таблицы шаг резьбы, вы будете знать диаметр сверла.

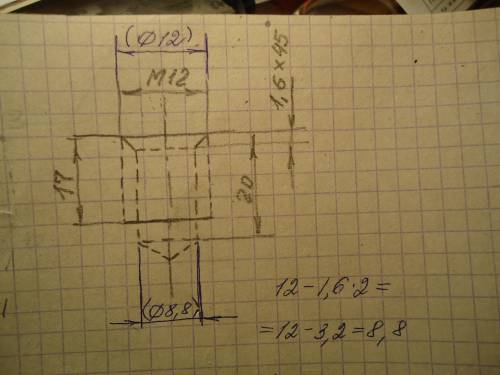

Я нанесла на верхнюю часть чертежа ручкой диаметр 12 для нанесения штриховой линии , относящейся к резьбе, и диаметр 8,8 , рассчитанный для штриховой линии, относящейся к отверстию.
1,6Х45° - означает, что фаска вверху выполнена высотой 1,6 мм, и выполнена она под углом 45°.
Посмотрите изображение на фото.
