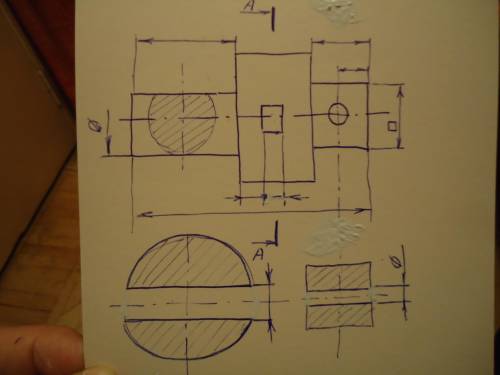

ответ: Чертёж см. на фото.
Объяснение:
Чертёж выполнялся от руки.
Сечение слева - наложенное.
Сечение А-А - вынесенное на свободное поле чертежа.
Сечение справа - вынесенное на продолжение следа секущей плоскости.
Внутренние размеры правильнее ставить на сечениях.
Размер левого урезанного цилиндра будет иметь только одну стрелку.
На круглом сечении слева и справа линия окружности прерывается, т.к. сквозное отверстие прямоугольное, а значит не тело вращения.
А вот на квадратном сечении слева и справа линии прямоугольника проведите полностью. Я зря их убрала. Это моя ошибка. Сквозное отверстие в этом случае цилиндрическое, т.е. тело вращения, следовательно линии должны сохраниться.
Размерные линии проставлены, а числа проставите в зависимости от вашего чертежа.
