Инженерная графика. Тема :"разрез в аксонометрической проекции"


Я с листа все начертила, а две эти дополнительные нет

тема называется выполнить разрез в аксонометрической проекции.

если можно напишите размеры.)

Я вообще не понимаю, что делать. У меня зачётная неделя с 15 числа начинается и надо успеть все сдать. Я в отчаянии.

Мне на А3 надо это все сделать :

Как я поняла

Надо начертить две эти фигуры и дополнительно рядом уже :

Ещё нужно начертить вид с боку,

И эту фигуру типо 3Д...

Так скажем

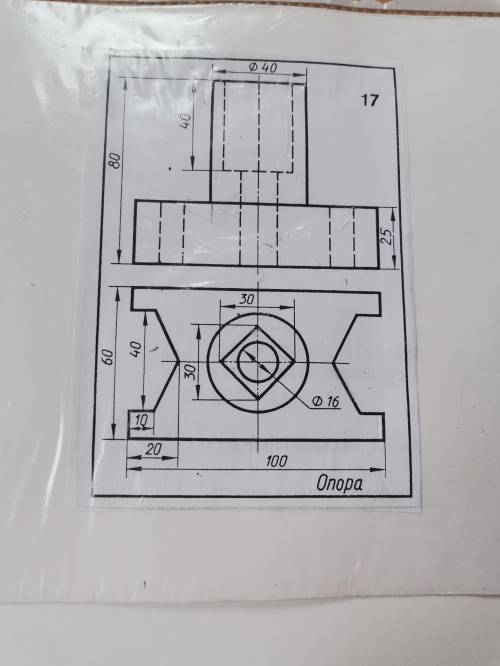

1) первая фотка моё задания

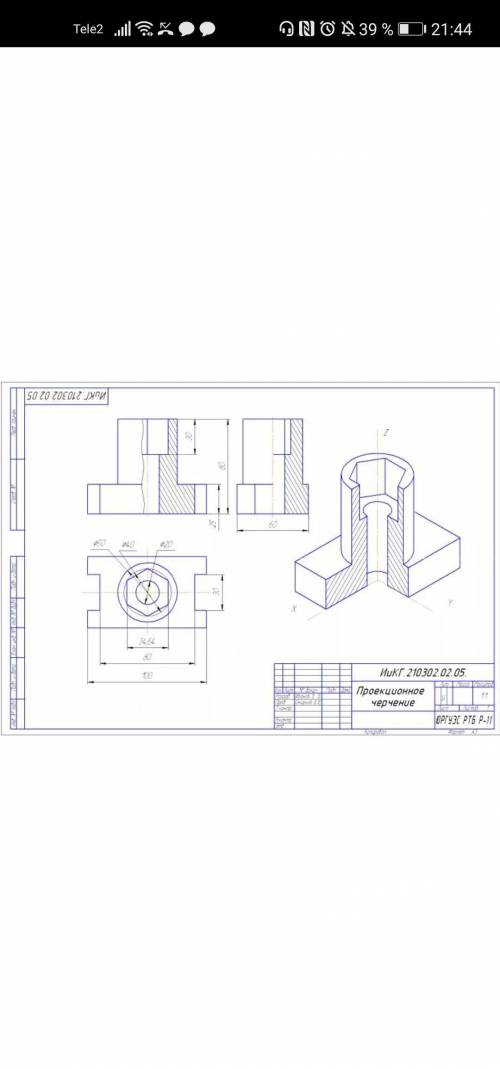

2) вторая фотка типо примера.. Как примерно мне надо
