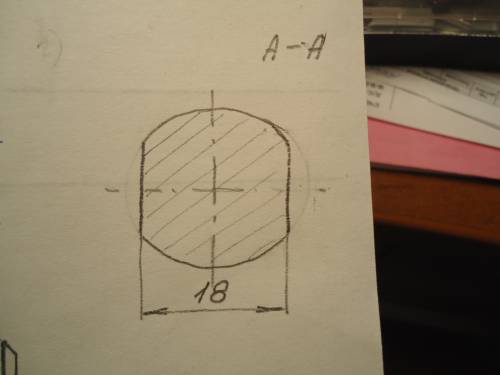

На свободном поле чертежа выполните окружность диаметром 24 мм по бокам срежьте окружность так, чтобы расстояние между вертикальными плоскостями было 18 мм. Выполните штриховку и обозначьте сечение А-А. См. фото 1.

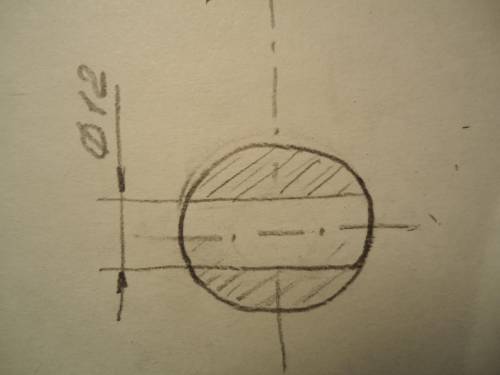

Второе сечение надо выполнить на продолжении секущей плоскости. Диаметр окружности 18 мм и продольны вырез с расстоянием между горизонтальными линиями 12 мм. См. фото 2. Дополнительно обозначать его не надо.
