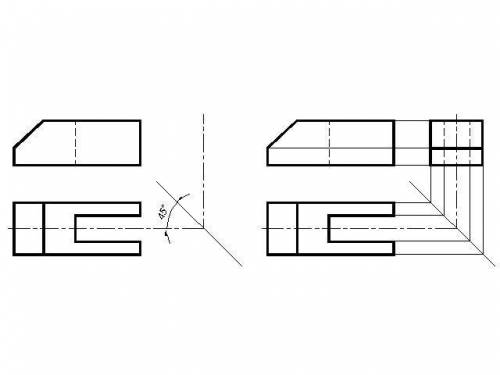

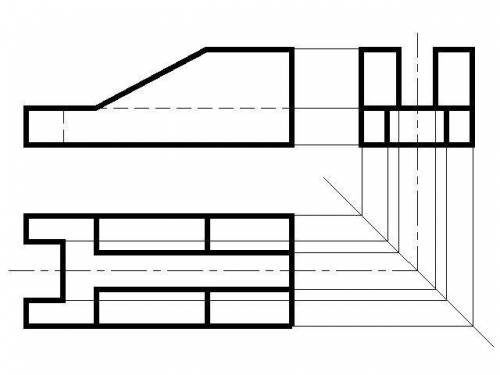

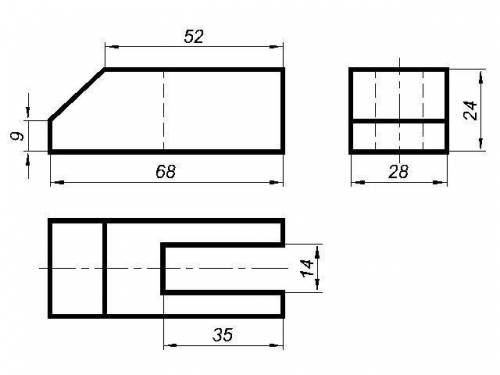

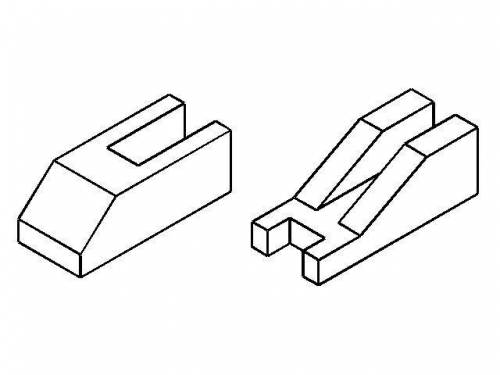

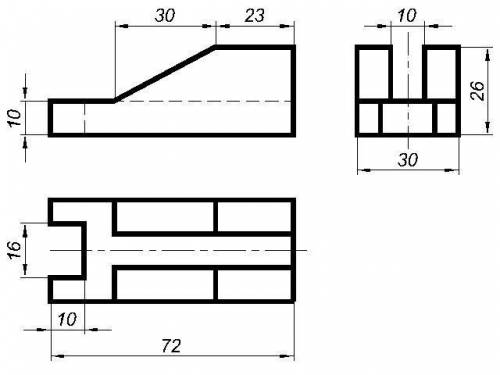

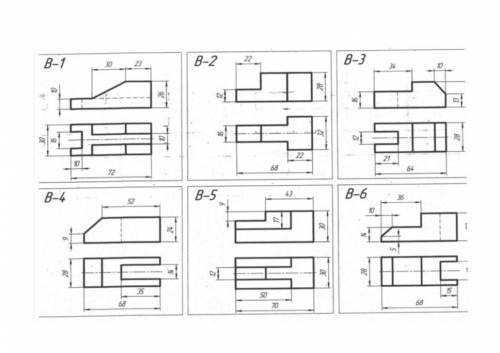

"Построение третьей проекции по двум данным" Порядок выполнения работы: 1. Перечертить по размерам на формат А 4 две заданные проекции. Вариант выбрать любой, но не забывайте указывать номер варианта в основной надписи. 2. Пользуясь методом прямоугольного проецирования – построить третью (профильную) проекцию предмета. 3. Профильную проекцию располагают в проекционной связи с фронтальной, справа от неё на одной высоте. 4. Нанести выносные и размерные линии. 5. Нанести размеры, при этом руководствоваться правилами нанесения размеров и базовой простановкой размеров, с учетом конструкции детали.
