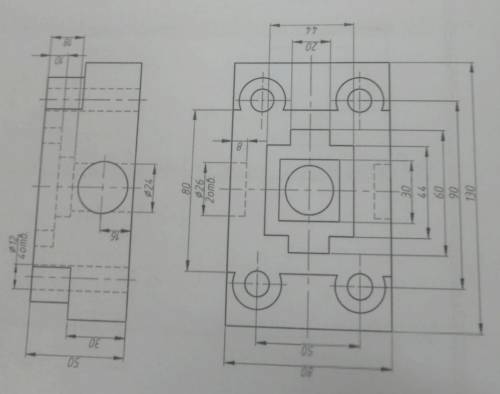

Чертёж из трёх проекций см. на фото.
Чертёж выполнялся от руки с сохранением пропорций на глаз.
На виде спереди выполнен ступенчатый разрез, а на виде слева соединение половины вида и половины разреза.
При проставлении размеров обратите внимание на:
1) Размеры 60, 90, 130 надо располагать ступенькой.
2) Нет размера диаметра для 4-х крупных окружностей оснований цилиндров. Или вы сами выбираете эти диаметры, или уточняете у учителя.
3) Три размера на виде спереди из-за разреза имеют стрелки только с одной стороны.
4) На виде слева мне было маловато места слева, чтобы проставить размеры на нужном удалении. Размеры 10,18 и 16 расположите на 10 мм от чертежа, а размер диаметра 26 отодвиньте дальше на 7 мм.
Очень надеюсь, что выполнила чертёж правильно и смогла вам
