Відповідь:

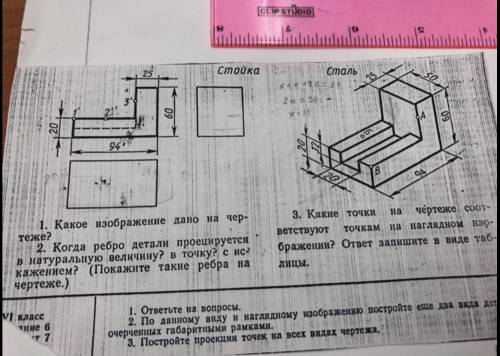

1. На чертеже задания изображен вид спереди - главный вид.
2. Ребро детали проецируется в натуральную величину, если ребро параллельно проецируемой плоскости.
В точку - ребро перпендикулярно проецируемой плоскости.
С искажением - ребро находится под углом к проецируемой плоскости (кроме 90°).
См. 4 чертеж:
Ребро красного цвета на видах спереди и сверху - натуральная величина, а на виде слева - точка.
Ребро синего цвета на видах спереди и слева - натуральная величина, а на виде сверху - точка.
Полукруг радиусом 30 мм - на виде слева - натуральная величина, а на видах спереди и сверху - прямые линии (искажение).
