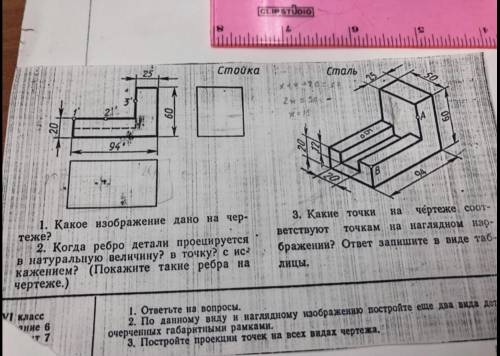

1) На чертеже дана изометрическая проекция детали.
2) Ребро проецируется в натуральную величину, если оно параллельно плоскости проекций.
Ребро проецируется в точку, если оно перпендикулярно плоскости проекций.
Ребро проецируется с искажением, если оно общего положения, т.е. и не параллельно, и не перпендикулярно плоскости проекций.
3) Точка 1 соотв. В, точка 2 соотв. Б, точка 3 соотв. А.

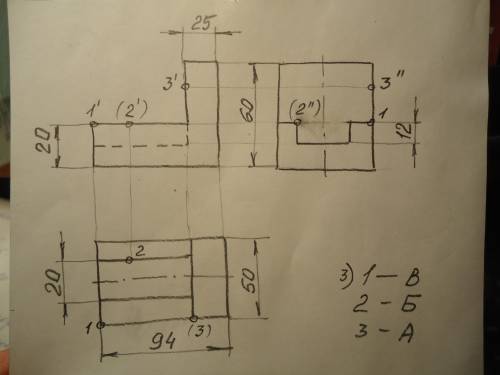

На комплексном чертеже из трёх проекций некоторые проекции точек я заключила в скобки, т.к. они не видны.
Надеюсь, что смогла вам
