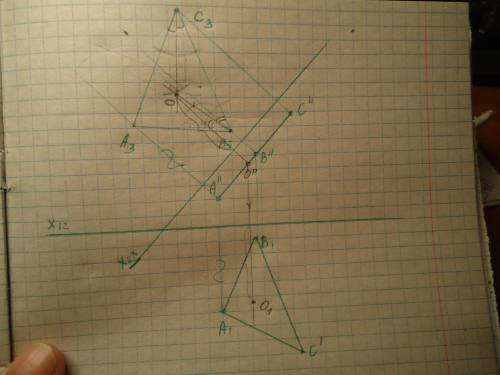

Построение проекций точки, равноудалённой от сторон треугольника АВС, см. на фото.
Объяснение:
Применим метод замены плоскостей проекций:
Проведём плоскость параллельно проекции А¹¹В¹¹С¹¹ и построим натуральную величину треугольника АВС - А₃В₃С₃.
Точкой, равноудалённой от сторон треугольника является центр вписанной окружности, который находится на пересечении биссектрис углов треугольника.
Строим хотя бы две биссектрисы с циркуля. Их точку пересечения обозначим О₃.
Находим проекцию О¹¹ на проекции А¹¹В¹¹С¹¹ и переносим её на проекцию треугольника А¹В¹С¹ с расстояния, отмеченного фигурной скобкой.
На чертеже вместо О надо поставить О₃.
НАдеюсь, что смогла вам Удачи.
