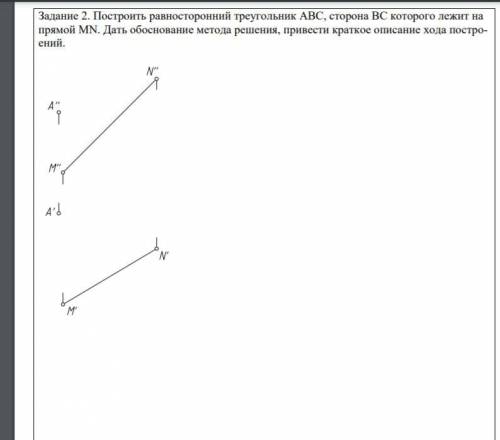

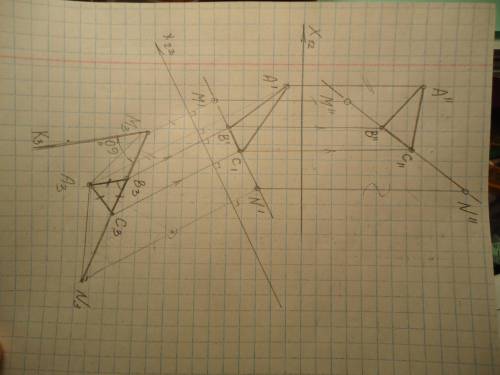

Построение проекций равностороннего треугольника АВС см. на фото.
Применена замена плоскостей проекции.
Сначала проводим горизонтально проецирующую плоскость параллельно М¹N¹ и построим точки А₃, М₃ и N₃. Получили натуральную величину треугольника АМN.
Построим угол 60° - М₃N₃К₃ и проведём из точки А₃ прямую параллельно М₃К₃. Получим на М₃N₃ njxre B₃. Достроим равносторонний треугольник А₃В₃С₃ со сторонами, равными А₃В₃.
Перенесём точки В₃ и С₃ на прямую М¹N¹, получим В¹ и С¹, а затем найдём проекции В¹¹ и С¹¹.
Надеюсь, что вам.
