Объяснение:

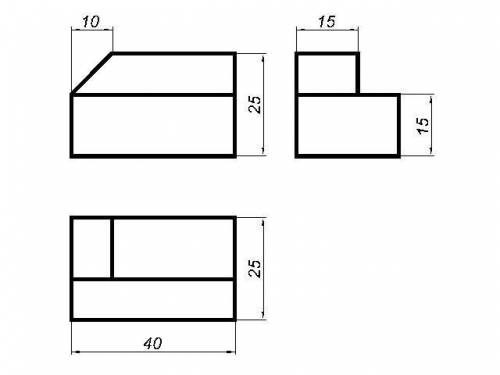

На первом чертеже указала натуральную величину размеров детали.
В каком бы масштабе не чертили - размеры указывают натуральные.
Все чертежи выполнены в масштабе 2:1 (увеличение в 2 раза)

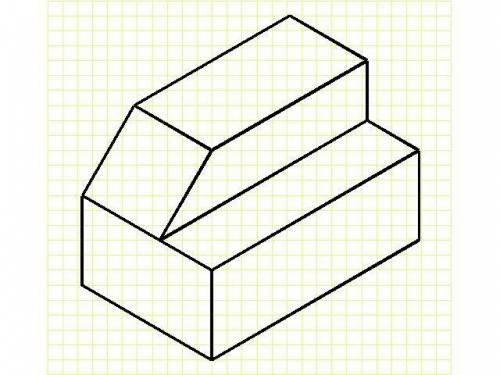

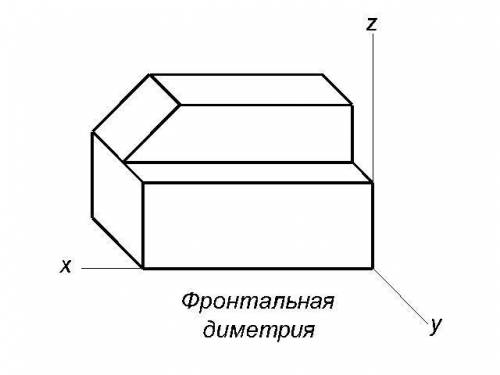

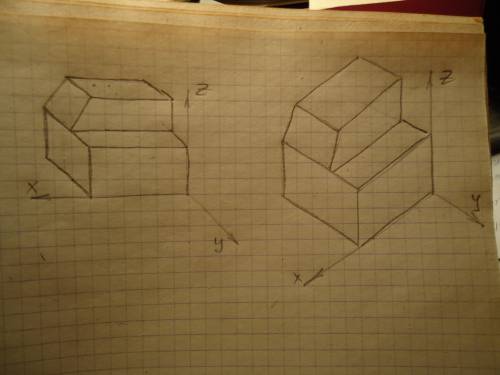

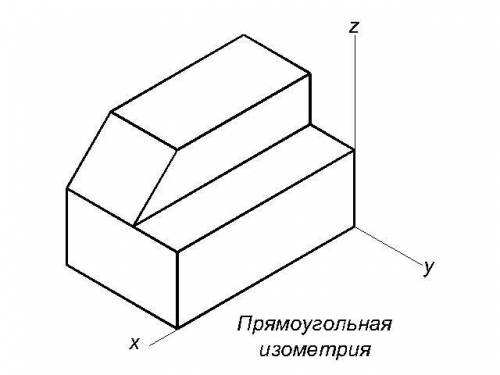

Диметрия и изометрия детали на фото.
