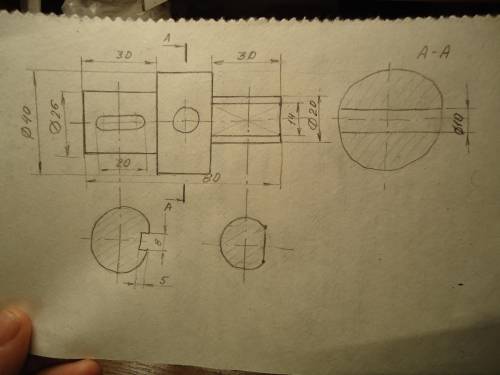

ответ: Чертёж с тремя сечениями см. на фото.
Объяснение:
Если нужны размеры, можно использовать размеры с чертежа.
Два сечения выполнены на продолжении секущих плоскостей, а третье сечение выполнено в проекционной связи с главным видом.
В чертеже задания есть несколько неточностей, которые бы исчезли, если бы был вид слева или были пояснения к чертежу.
1-й цилиндр. Возможны варианты: выемка с одной стороны, выемка с двух сторон или отверстие. (Я выбрала выемку с одной стороны).
2-й цилиндр. Возможны варианты: сквозное отверстие, выемка с одной стороны, выемка с двух сторон, выступ с одной стороны или выступ с двух сторон. (Я выбрала сквозное отверстие).
3-й цилиндр. Возможны варианты: плоский срез с одной стороны или плоские срезы с двух сторон. (Я выбрала срез с одной стороны).
Надеюсь,что смогла вам
У військовій картографії вся земна поверхня умовно розбита на прямокутники певних розмірів - так звана прямокутна система координат або Система координат Гаусса-Крюгера. Місцезнаходження точки на земній поверхні в ній відраховується як в Декартовій системі координат.
Точкою відліку приймається перетин обраного осьового меридіана з екватором. Для цього вся земна поверхня розбита на зони, обмежені меридіанами, віддаленими одна від одної на 6 °, з порядковою нумерацією, починаючи від Гринвічського меридіана на схід. Всього 60 зон. Наприклад, 8-а зона знаходиться між меридіанами 42 ° і 48 ° східної довготи, а 58-а зона відповідно знаходиться між меридіанами 12 ° і 18 ° західної довготи
Объяснение:
