ИНЖЕНЕРНАЯ ГРАФИКА Тема: «Сборочный чертеж. Резьбовое соединение»

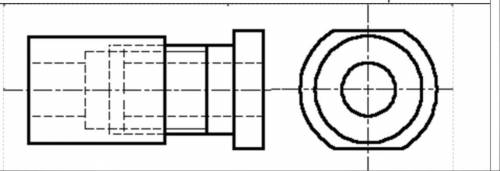

На предложенном изображении заменить вид спереди на половину вида, совмещенную с половиной фронтального разреза. Размеры снять с чертежа исходных данных, чертеж выполнить в натуральную величину. Резьбу обозначить как метрическую. Нанести размеры. Оформить чертеж по требованиям, предъявляемым к сборочным чертежам, на листе формата А4 со спецификацией.
Нужен чертеж как выглядеть будет
