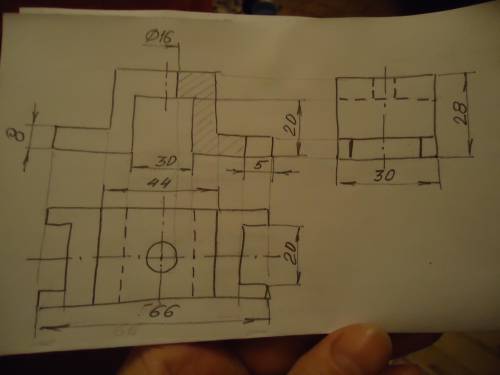

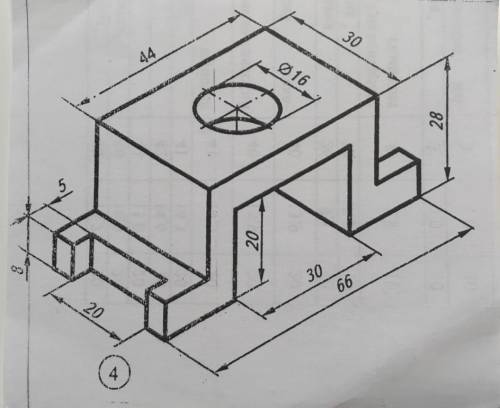

Чертёж детали их трёх проекций, с выполнением фронтального разреза в виде соединения половины вида и половины разреза, см. на фото.
Чертёж выполнен от руки с сохранением пропорций на глаз.
Надеюсь, что вам.
