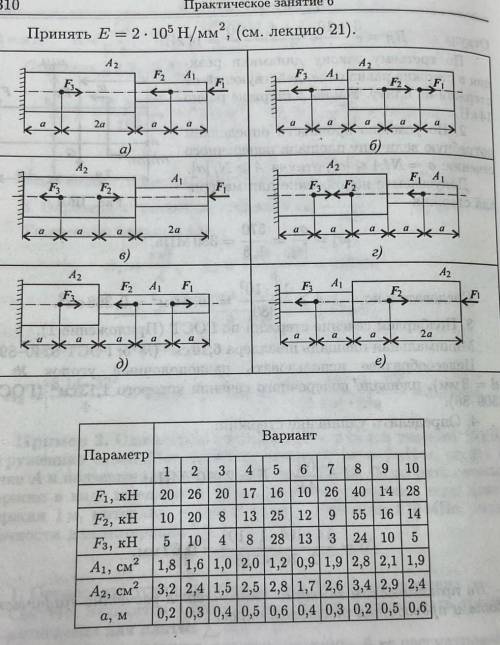

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Двухступенчатый стальной брус нагружен силами F1, F2; F3. Площади поперечных сечений А1 и А2. ВАРИАНТ :КАРТИНКА Д
ВАРИАНТ ДАНО 2 ​

Графічно силу зображають у вигляді відрізка прямої зі стрілкою на кінці (початок відрізка суміщають з точкою прикладання сили, довжина відрізка в повному масштабі дорівнює значенню сили, стрілка показує напрям сили).
Силу позначають латинською літерою F.
Величини, які характеризуються числовим значенням та напрямом у просторі, називають векторними (з лат. вектор - ведучий, несучий). Спортсмен приготувався стріляти з лука (його рука діє па тятиву із силою F, напрямленою вправо, а тятива діє па руку з такою самою за значенням силою, напрямленою вліво, таким чином значення сил однакові, але напрями їх протилежні).

Найпростіший пружинний динамометр виготовляють так.
На дощечці закріплюють пружину, яка закінчується внизу стержнем з гачком; до верхньої частини стержня прикріплюють покажчик; на дощечці помічають положення покажчика - це нульовий штрих; потім до гачка підвішують важок масою 102 г (на цей тягарець діє сила тяжіння 1 Н, під дією сили 1 Н пружина розтягнеться, покажчик опуститься вниз, помічають його нове положення і навпроти позначки ставлять цифру 1); потім підвішують важки масою 204 г і ставлять позначку 2 (при такому положенні сила пружності пружини дорівнює 2 Н) і т. д. Якщо проміжки між позначками 3 і 1, 1 і 2, 2 і З і т. д. поділити на 5 однакових частин, так можна нанести поділки, які відповідають десятим частинам ньютона: 0,2; 0,4; 0,6 і т. д.
Проградуйована (означає з нанесеними на ній шкалою з поділками) таким чином пружина і буде найпростішим динамометром.
