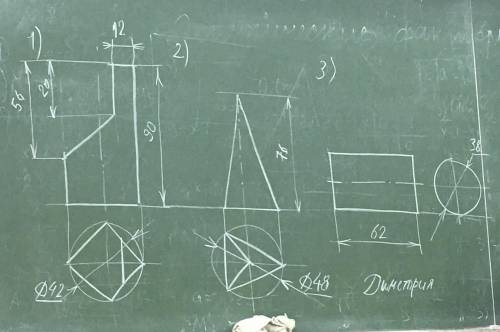

Чертежи из трёх проекций и диметрию деталей, выполненные от руки с сохранением пропорций на глаз, см. на фото.
Объяснение:
1) На виде спереди не хватает вертикальной линии по центру.
2) На виде сверху не хватает горизонтальной линии из вершины пирамиды.
При построении диметрической проекции деталей размеры по оси У уменьшаются в два раза.
Надеюсь, смогла вам .
