Линиями наибольшего наклона заданной плоскости к плоскостям Н, V и W называют прямые, лежащие в этой плоскости и перпендикулярные или к горизонталям данной плоскости, или к ее фронталям, или к ее профильным прямым уровня. Линии наибольшего наклонасоответственно определяют наклон заданной плоскости к плоскостям Н, V или W.
Угол α заданной плоскости –угол наклона заданной плоскости к горизонтальной плоскости проекцийопределяетлиния ската плоскости. Линия ската лежит в заданной плоскости и перпендикулярна горизонтали этой плоскосто.

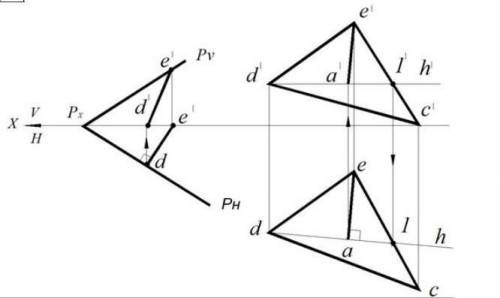

Построение линии ската в плоскости:а – заданной следамиплоскости Р; б –в плоскости, заданной ΔСDЕУгол β заданной плоскости – угол наклона заданной плоскости к фронтальной плоскости проекций V определяет линия наибольшего наклона – прямая, лежащая в заданной плоскости и перпендикулярная фронтали этой плоскости.Построение линии наибольшего наклона к фронтальной плоскости проекций Vвыполняется по схеме построения линии ската а) в заданной плоскости (CDE) строят проекции фронтали D1 (d1; d' 1');б) проводят фронтальную проекцию линии наибольшего наклона перпендикулярно фронтальной проекции фронтали в любом удобном или необходимом месте на чертеже. В нашем случае линия наибольшего наклона проводится из точки Е (а'е' ⊥ d'1');
