Объяснение:

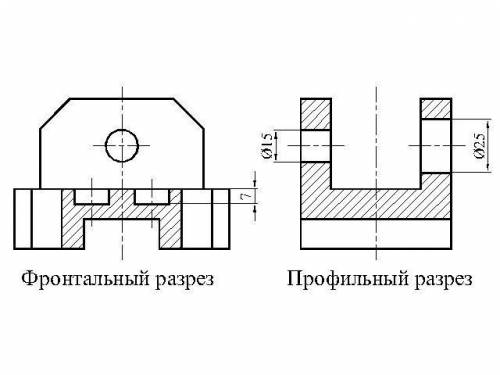

На чертеже указала размеры, из-за которых нужны эти разрезы.
Фронтальный разрез - глубина отверстий Ф16 мм, т.к. размерные линии нужно проставлять только по видимым линиям.
Профильный разрез - указаны диаметры отверстий.

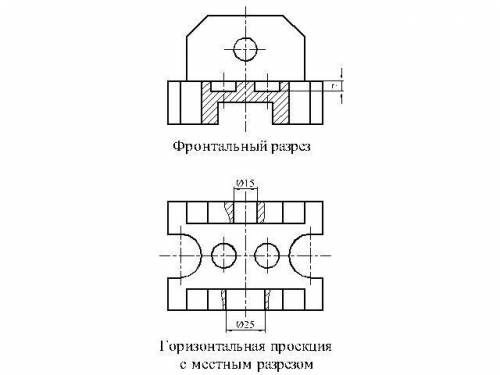

Сделала второй чертеж. Можно на чертить профильную проекцию (разрез), а указать на виде сверху местный горизонтальный разрез и указать диаметры отверстий
