Сопротивление резистора: 2 Ом

Сопротивление амперметра (идеального): 0 Ом

Сопротивление вольтметра (идеального): ∞ Ом

Из таких условий следует, что:

1) Эквивалентное сопротивление параллельного подключения резистора и амперметра равно 0 Ом (весь ток идёт через амперметр).

2) Эквивалентное сопротивление параллельного подключения резистора и вольтметра равно 2 Ом (весь ток идёт через резистор).

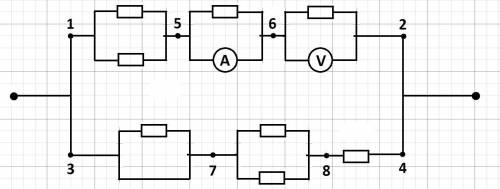

Перерисуем схему для упрощения вычислений, а также отметим новые точки. Вспоминая правила расчета сопротивления при различных типах соединений, получим.

1) Сопротивление участка AB:

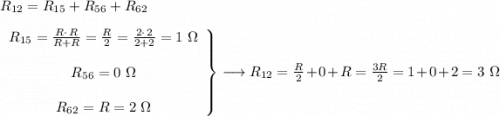

2) Сопротивление участка 12:

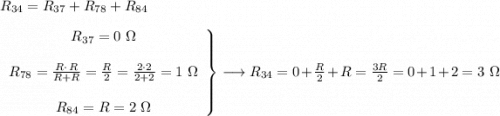

3) Сопротивление участка 34:

Тогда сопротивление участка AB равно:

Замечание: значение эквивалентного сопротивления для параллельных соединений с амперметром и вольтметром можно также получить из правила расчета параллельного подключения.

Электри́ческое сопротивле́ние — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающего по нему [1]. Сопротивление для цепей переменного тока и для переменных электромагнитных полей описывается понятиями импеданса и волнового сопротивления. Сопротивлением (резистором) также называют радиодеталь, предназначенную для введения в электрические цепи активного сопротивления.
Сопротивление (часто обозначается буквой R или r) считается, в определённых пределах, постоянной величиной для данного проводника; её можно рассчитать как
R = \frac{U}{I},
где
R — сопротивление;
U — разность электрических потенциалов на концах проводника;
I — сила тока, протекающего между концами проводника под действием разности потенциалов.
Для расчёта величины силы тока, протекающего через человека при попадании его под электрическое напряжение частотой 50 Гц, сопротивление тела человека условно принимается равным 1 кОм [5]. Эта величина имеет малое отношение к реальному сопротивлению человеческого тела. В реальности сопротивление человека не является омическим, так как эта величина, во-первых, не линейна по отношению к приложенному напряжению, во-вторых меняется во времени, в третьих, гораздо меньше у человека, который волнуется и, следовательно, потеет и т. д.
Серьёзные поражения тканей человека наблюдаются обычно при прохождении тока силой около 100 мА. Совершенно безопасным считается ток силой до 1 мА. Удельное сопротивление тела человека весьма значительно (около 15 кОм) . Поэтому опасные токи могут быть достигнуты только при значительном напряжении. Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только до 12 В.
