Найти массу стекла если:
a=2м
b=50м
c=5мм
!

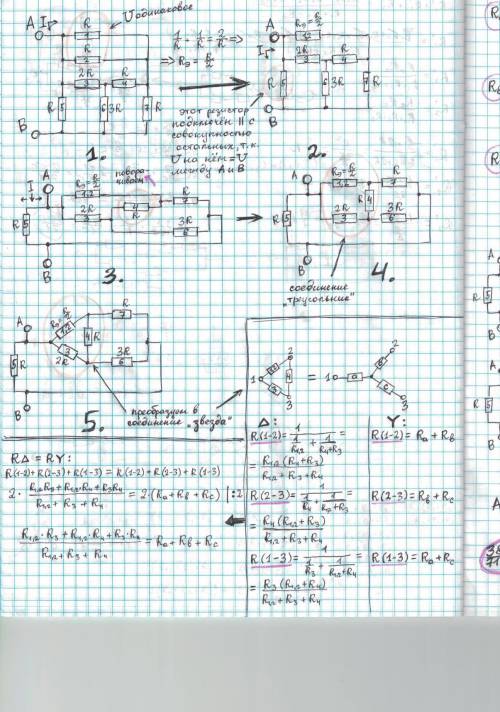

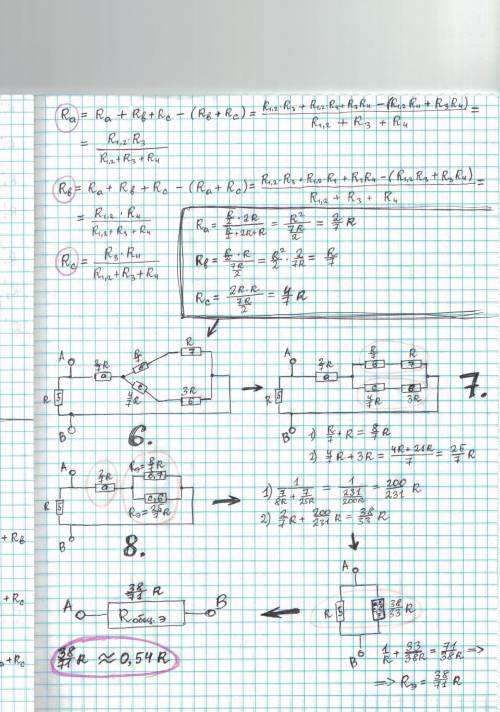

ответ - в сканах. На самом деле через резистор 4 течёт довольно малый ток. И напряжение на нём падает на небольшую величину. Сопротивление этого резистора можно сделать сколь угодно большим (чем больше его сопротивление, тем меньше сила тока в нём) - общее сопротивление цепи особо не изменится. Его даже можно убрать из расчётов - тогда преобразовывать треугольник в звезду будет уже не нужно. Это если надо высчитать сопротивление цепи. Но если надо знать какие токи будут течь в определённых участках, какими будут падения напряжения на них, то этот резистор нужно учитывать при расчётах.

Также, вместо треугольника резисторов R1,2, R4 и R3 в звезду можно преобразовать треугольник резисторов R4, R6 и R7.

Итак ) : по закону Ома:
ток = напряжение / сопротивление
сначала находим ток: т. к ток при последовательном соединении равен на всех участках одному значению, то пока смело отбрасывает 3 провожник.
И Напряжение при последовательном соединении складывается со всех элементов т. е напряжение на первом и втором будет равно 24 в. - 4 в. = 20в.
Итак ток = 6 ом+ 4 ом= 20в ./ . 10 ом= 2 А. теперь мы знаем ток=)
И наконец находим сопоротивление на 3 проводнике : сопр= напр/ток то получится Сопр = 4 в. / 2 А. = 2 Ом
Напряж на первом = 4 ом * 2 А = 8.в
Напряж на втором = 6 ом * 2 А = 12.в
Проверка общее напряжение = 8.в +12.в+4 в= 24 в.
Все =)
