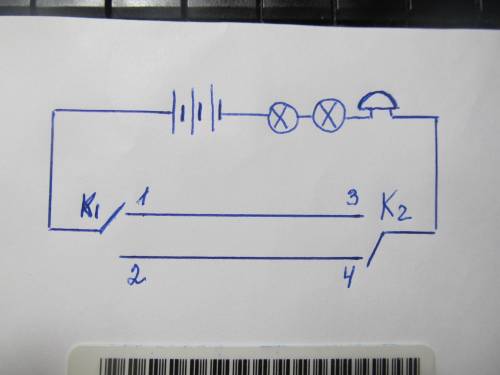

Например. Вы входите в коридор. Переводите ключ К1 в положение 2, зажигаются лампы и звенит звонок.
по коридору при свете и в конце перевели ключ К2 в положение 3. Все выключится.
Если другой человек войдет в темный коридор, то переведя ключ К1 в положение 1, он все включит, а пройдя коридор, переведет ключ К2 в положение 4 и все выключится.
Можно соединить потребители параллельно. Все дело в соединении ключей. Удобно + экономия энергии.
Так можно, входя в комнату, включать свет, сделав свои дела, лечь в кровать, почитать, а закончив чтение, другим ключом выключить свет, не вставая с кровати.
Условие: При включении электромотора в сеть с напряжением U =120 В напряжение на клеммах распределительного щита падает на z =20%. Сопротивление подводящих проводов вместе с сопротивлением генератора составляет R =14 Ом. Какую полезную мощность развивает электромoтор, если его КПД η =0,65?
Решение: При работе электромотора , включенного в сеть постоянного тока, электрическая энергия превращается в механическую и внутреннюю энергию. С внутренней энергией связано нагревание проводников, составляющих электрическую цепь, с механической – вращение якоря электромотора.
Основное уравнение, характеризующее процесс перераспределения энергии, уравнение закона сохранения и превращения энергии (закон Джоуля - Ленца)
Умова: При включенні електродвигуна в мережу з напругою U =120 В напруга на клемах розподільного щита падає на z =20%. Опір підвідних проводів разом з опором генератора становить R =14 Ом. Яку корисну потужність розвиває електромотор, якщо його ККД η =0,65?
Рішення: При роботі електромотора , включеного в мережу постійного струму, електрична енергія перетворюється в механічну і внутрішню енергію. З внутрішньою енергією пов'язано нагрівання провідників, що складають електричну ланцюг, з механічною - обертання якоря електродвигуна.
Основне рівняння, що характеризує процес перерозподілу енергії, рівняння закону збереження і перетворення енергії (закон Джоуля - Ленца)

отнесенной к единице времени.
Предположим, что мотор подключен непосредственно к распределительному щиту и сопротивление соединительных проводов в сумме с сопротивлением его обмотки мало по сравнению с сопротивлением R остальной линии. Если при включенном моторе по цепи идет ток I, то согласно закону сохранения энергии за счет мощности IU, развиваемой источником, происходит нагревание проводов (I2R) и развивается механическая мощность (Nмех):
віднесеної до одиниці часу.
Припустимо, що мотор підключений безпосередньо до розподільного щита і опір з'єднувальних проводів в сумі опір його обмотки мало в порівнянні з опором R іншої лінії. Якщо при включеному двигуні по ланцюгу йде струм I, то згідно із законом збереження енергії за рахунок потужності IU, що розвивається джерелом, відбувається нагрівання проводів (I2R) і розвивається механічна потужність (Nмех):

За счет механической мощности преодолевается трение и совершается полезная работа. Если КПД электромотора η, то полезная мощность равна:За рахунок механічної потужності долається тертя і відбувається корисна робота. Якщо ККД електродвигуна η, то корисна потужність дорівнює:

По условию задачи напряжение на клеммах распределительного щита при включении мотора падает на z. Если рассматривать эти клеммы как зажимы источника, а всю проводку как его внутреннее сопротивление, то можно считать, чтоЗа умовою задачі напруга на клемах розподільного щита при включенні двигуна падає на z. Якщо розглядати ці клеми як затискачі джерела, а всю проводку його внутрішній опір, то можна вважати, що

Из последних двух уравнений найдем силу тока I в цепи и, подставив ее в самую первую формулу, после несложных преобразований и вычислений получим:
З останніх двох рівнянь знайдемо силу струму I в колі і, підставивши її в саму першу формулу, після нескладних перетворень і обчислень отримаємо:
