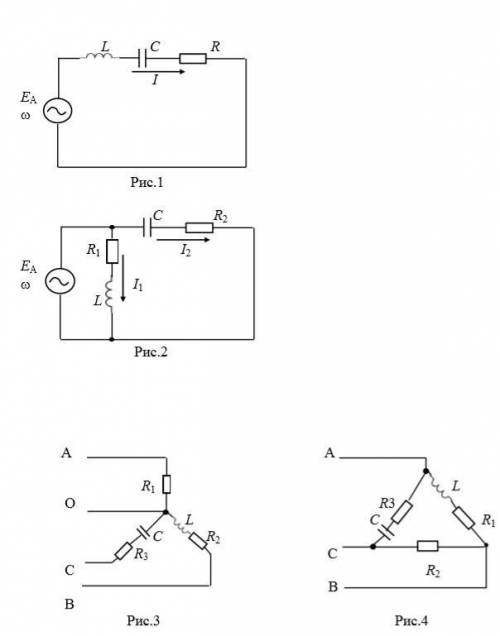

Задача 1, рис.1. Напряжение источника E(t) = EA sin t, все величины заданы в таблице 1.

Найти амплитуду тока в цепи, напряжения на катушке, конденсаторе и резисторе, сдвиг фаз

между током и напряжением источника, построить векторную диаграмму на миллиметровке.

Задача 2, рис.2. Напряжение источника E(t) = EA sin t, все величины заданы в таблице 2.

Найти амплитуды токов в цепях, напряжения на катушке, конденсаторе и резистореах, сдвиг фаз

между токами и напряжением источника, построить векторную диаграмму на миллиметровке.

ДАНО к Первой и второй задаче.

ЕА, В Частота f, Гц L, мГн C, мкФ R, Ом

10 200 100 10 100

Задача 3, рис.3. К трехфазному источнику подключены потребители, соединенные звездой с нулевым

проводом. Фазное напряжение U. Все величины заданы в таблице 3. Найти токи в ветвях,

падения напряжений на элементах цепи, сдвиги фаз между токами и напряжениями, построить

векторную диаграмму

Задача 4, рис.4. К трехфазному источнику подключены потребители, соединенные треугольником

Фазное напряжение U. Все величины заданы в таблице 4. Найти токи в ветвях, падения

напряжений на элементах цепи, сдвиги фаз между токами и напряжениями, построить векторную

диаграмму

ДАНО к Третьей и Четвертой задаче.

U, В Частота f, Гц R1, Ом L, мГн R2, Ом C, мкФ R3, Ом

120 50 100 400 140 6 400
