ЛАБОРАТОРНАЯ РАБОТА ИЗУЧЕНИЕ ЯВЛЕНИЯ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ

Цель: наблюдать явление электромагнитной индукции, проверить выполнение правила Ленца.
Оборудование:
гальванометр, катушка, соединительные провода, магнит.

Метод выполнения работы

Явление электромагнитной индукции заключается в возникновении индукционного электрического тока в любом замкнутом проводящем контуре при изменении магнитного потока, который пронизывает контур. Направление индукционного тока определяется по правилу Ленца.

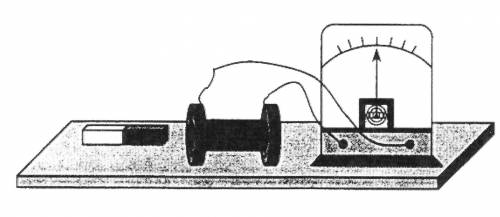

В этой работе наблюдается явление электромагнитной индукции. Через полость катушки перемещают магнит и определяют при этом направление индукционного тока по отклонению стрелки гальванометра.
Направление индукционного тока можно определить и по правилу Ленца. В работе его можно применить так:

1) определить направление магнитных полюсов катушки при движении магнита (к магниту обращен полюс, который препятствует его движению);

2) определить (по правилу магнитной стрелки) направление вектора В магнитного поля, созданного током в катушке;

3) определить (по правилу буравчика) направление тока в катушке.

Ход работы

1. Подсоединить катушку к гальванометру.

2. Передвигать магнит через полость катушки, как показано на рисунках а)-г); отметить в каждом случае отклонение стрелки гальванометра (направление тока).
3. Для одного из четырех случаев (полюса магнита и направление его движения задает преподаватель) определить направление тока в катушке по правилу Ленца, используя п. 1 – 3. Для катушки указать: полюса N и S , направление вектора В, направление тока I.

4. Вывод.
