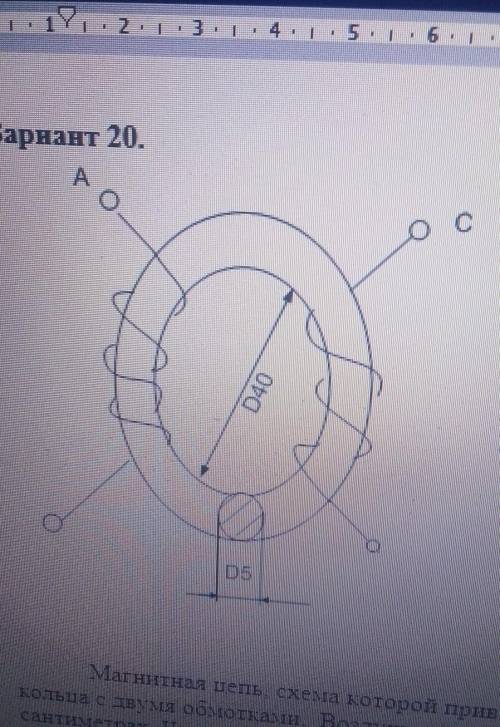

Магнитная цепь, схема которой приведена на рис. состоит их ферромагнитного кольца с двумя обмотками. Воздушный зазор отсутствует. Размеры цепи заданы в сантиметрах. Число витков обмоток W1 = 1200, W2 = 200, соединены зажимы В и D; при этом получается последовательное согласное или встречное соединение обмоток, что следует определить самостоятельно; материал сердечника – чугун, Ф = 2.6 * 10-3 Вб. Определить: 1) силу тока в обмотках для получения заданного магнитного потока Ф (или магнитной индукции В); 2)индуктивность обеих обмоток; 3) как следует изменить ток в обмотках, если при том же магнитном потоке согласное включение заменить на встречное, а встречное на согласное ( в зависимости от варианта). Начертить схему магнитной цепи.
Если заряды одной полярности находятся в противоположных вершинах квадрата, то они будут уравновешивать друг друга, и напряжённость Е в центре квадрата будет равна нулю. Если заряды одной полярности находятся в смежных вершинах квадрата, то каждый положительный заряд будет создавать в центре квадрата напряженность Е=q/r^2=1/15*sqrt(2), направленную вдоль диагонали квадрата в направлении к отрицательному заряду. Каждый отрицательный заряд будет создавать в центре квадрата напряженность Е=q/r^2=1/15*sqrt(2), направленную вдоль диагонали квадрата в направлении к отрицательному заряду. Таким образом вдоль каждой диагонали квадрата будет действовать напряжённость Е=2/15*sqrt(2). Суммарная напряжённость Ес=sqrt(E^2+E^2)=sqrt(2*E^2)=sqrt(4/15*sqrt(2))=2*sqrt(1/15*sqrt(2)) и направлена перпендикулярно стороне квадрата в сторону отрицательных зарядов.
S₁=2 см² выигрыш в силе: F₁/F₂=s₁/s₂; т. к. , P=F₂,то: h₁=16 см F₁/P=s₁/s₂ ⇒ P=F₁s₂/s₁; s₂=8 см² P=200*8/2=800 H; F₁=200 H h₂ найдем из соотношения: F₁/P=h₂/h₁ ⇒ h₂=F₁h₁/P; P=F₂-? h₂=200*16/800=4 см; h₂-? примечание: (см) можно не переводить в (м), соответственно: (см²) в (м²). ответ: P=800 H; h₂=4 см.
