Объяснение:

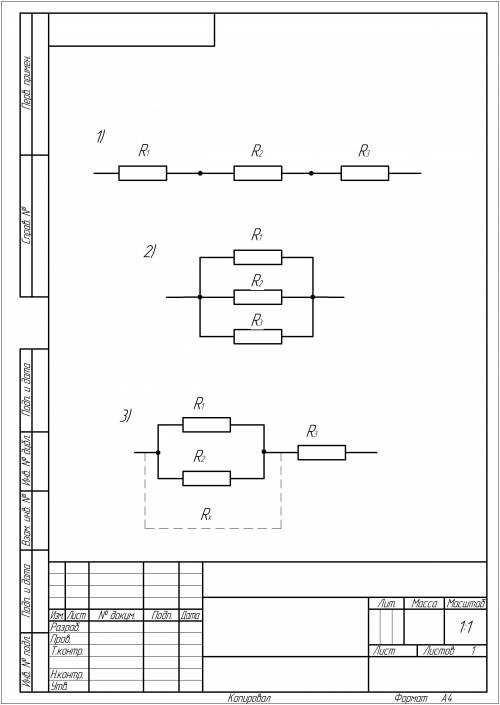

1) При послідовному з'єднанні резисторів їх опір підсумовується
R = R₁+R₂+R₃
6+6+6 = 18 кОм
2) При паралельному з'єднанні , та однаковим опором
R =R₁/n R = 6/3
R = 2 кОм
3) Два паралельно, та послідовно
Rₓ = R₁*R₂/R₁+R₂ два паралельно
Rₓ = 6*6/6+6
Rₓ = 36/12
Rₓ = 3 кОм
R = Rₓ+R₃ загальний
R = 3+6
R = 9 кОм
Відповідь:
4кОм
Пояснення:
Є ще четвертий варіант підключення:
Два послідовно і до них ще один паралельно
Тоді опір послідовно з'єднаних резисторів 6кОм+6кОм=12кОм. Тоді загальний опір кола 1/(1/6кОм+1/12кОм)= 4 Ом
