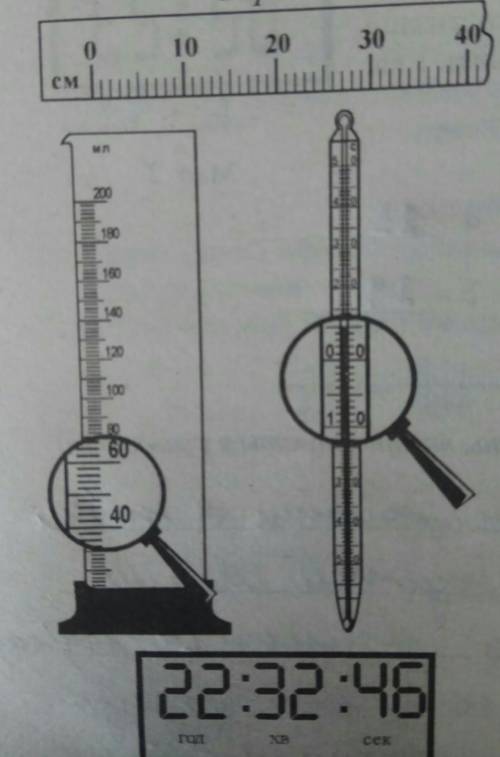

Уважно розгляньте малюнки свого варіанта (мал. 3) і визначте: а) ціну поділки шкали лінійки:
мм/под;
б) ціну поділки шкали мензурки: см³/под
в) ціну поділки шкали термометра: °С/под
г) крок дискретизації електронного секундоміра:​

R23 = (R2*R3)/(R3+R2) = (180*220)/(220+180) = 99 Ом

Rобщ = R1 + R23 = 50 + 99 = 149 Ом

I1 = I23 = I = U/Rобщ = 100/149 = 0,67 А

U1 = I1*R1 = 0,67*50 = 33,5 В

U23 = U - U1 = 100 - 33,5 = 66,5 В

U2=U3=U23

I2 = U2/R2 = 66,5/180 = 0,37 А

I3 = U2/R3 = 66,5/220 = 0,3 А

ответ: I1 = 0,67 А; I2 = 0,37 А; I3 = 0,3 А; U1 = 33,5 В; U2=U3=66,5 В

№3

R23 = (R2*R3)/(R3+R2) = (60*30)/(60+30) = 20 Ом

Rобщ = R1+R23+R4 = 10+20+20 = 50 Ом

I1 = I23 = I4 = I = U/Rобщ = 100/50 = 2 А

U1 = I1*R1 = 2*10 = 20 В

U23 = I23*R23 = 2*20 = 40 В

U4 = U-U1-U23 = 100-20-40 = 40 В

U2=U3=U23

I2 = U2/R2 = 40/60 = 0,67 А

I3 = U3/R3 = 40/30 = 1,33 А

ответ: I1 = I4 = 2 А; I2 = 0,67 А; I3 = 1,33 А; U1 = 20 В; U2=U3 = 40 В; U4 = 40 В

1)Элементарный закон Ома I=U/R значит R=U/I=2/4=0,5 Ом
2)Сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Отсюда следует, что напряжение равно произведению силы тока на сопротивление. Т. е имеем 2*4=8 Вольт. В школе надо было скурить учебник ботаники или химии, а не физики. Хотя каюсь несколько страниц из физики я то же выкурил.
3) 2:4=0.5 а 3). При сверхпроводимости активное сопротивление проводника приближается к нулю. Естественно потери напряжения минимальны.
4)Из закона Ома U=IR вытекает, что напряжение тоже изменится в 4 раза.
5)Формула сопротивления R=p*l/S, где R-сопротивление, p-удельное сопротивление, l-длина проволки, S-площадь поперечного сечения. Если у первой проволки длина l, то e dnjhjq 4l, у первой - S, у второй - 3S. Тогда сопротивление у другой проволки R2=4l*p/3S=1.33*(p*l/S)=1.33*R1=1.6 Ом
