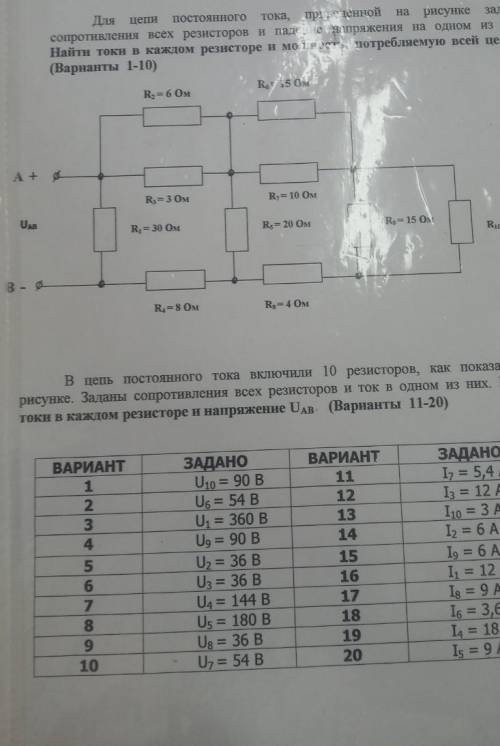

R10=30 Oм (не поместилось на фотографии) Нужно решить 7 вариант. Найти токи в каждом резисторе и мощность потребляемую всей цепью. ​

Объяснение:

I(R1) = 4.8А

I(R2) = 2.4A

I(R3) = 4.8A

I(R4) = 7.2A

I(R5 ) = 3.6A

I(R6) = 1.44A

I(R7) = 2.16A

I(R8) = 3.6A

I(R9) = 2.4A

I(R10) = 1.2А

Общее сопротивления всех резисторов примерно 12 Oм

Далее с Закона Ома можно найти мощность всей цепи, так как мы знаем ее сопротивления и напряжения, которое было приложено

P = U2/R (2 это степень)

P = 144^2/12 = 20736В^2/12Ом = 1728Вт
