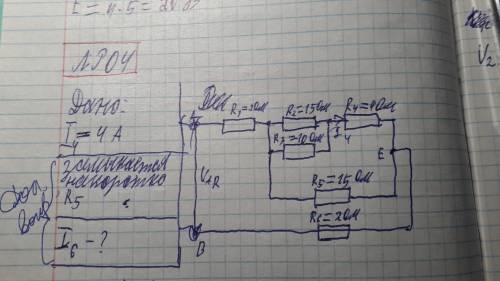

Дано: I4= 4 A
R1=20 Om
R2=15 Om
R3=10 Om
R4= 4 Om
R5=15 Om
R6=2 Om
Найти:
I c 1 по 6
R экв.
U с 1 по 6

Если R5 замыкается накоротко, то чему будет равен R5 и I6?

Question

Физика: Дано: I4= 4 A R1=20 Om R2=15 Om R3=10 Om R4= 4 Om R5=15 Om R6=2 Om Найти: I c 1 по 6 R экв. U с 1 по 6 Если R5 замыкается накоротко, то чему будет равен R5 и I6?

котейка52 · Answer

Сначала свернём цепь и наqдём Rэкв.: R4.5=6om, R3+R4.5+R6=15om=Ra,

R02=1/ 1/R2+1/Ra=6om, Rэкв=R1+R02=4+6=10om,

U=IRэкв=8*10=80в,

Разворачиваем цепь: напряжение в точках ав: Uab=48в(резистор R2)

I3=I6=48/15=3.2a, U6=3.2*5=16в
