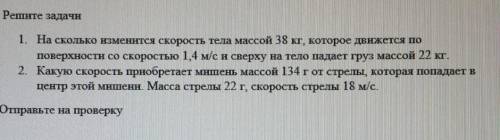

Решите задачи!Я не понимаю как это делать.(с дано и решением)

Магнитное поле называется однородным, если во всех его точках векторы магнитной индукции одинаковы как по модулю, так и по направлению. из курса 8 класса мы знаем, что магнитные линии выходят из северного полюса магнита и входят в южный. внутри магнита они направлены от южного полюса к северному. магнитные линии не имеют ни начала, ни конца: они либо замкнуты, либо, как средняя линия на рисунке, идут из бесконечности в бесконечность. вне магнита магнитные линии расположены наиболее густо у его полюсов. значит, возле полюсов поле самое сильное, а по мере удаления от полюсов оно ослабевает. чем ближе к полюсу магнита расположена магнитная стрелка, тем с большей по модулю силой действует на нее поле магнита. поскольку магнитные линии искривлены, то направление силы, с которой поле действует на стрелку, тоже меняется от точки к точке. таким образом, сила, с которой поле полосового магнита действует на помещенную в это поле магнитную стрелку, в разных точках поля может быть различной как по модулю, так и по направлению . такое поле называется неоднородным. линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке.

Схема состоит из:

группы сопротивлений R₂ и R₂', соединенных последовательно,

сопротивления R₃, соединенного параллельно с первой группой,

сопротивления R₁, соединенного последовательно с первыми двумя группами.

Преобразовать схему можно так: (см. рис.1)

Тогда общее сопротивление R₂ и R₂':

              R₂₂ = R₂ + R₂' = 20 + 20 = 40 (Ом)

То есть сопротивления R₂ и R₂' можно заменить одним сопротивлением R₂₂ = 40 (Ом) (см. рис.2)

Общее сопротивление R₂₂ и R₃:

              R₂₂₃ = R₂₂•R₃ : (R₂₂+R₃) = 40•60 : 100 = 24 (Ом)

Общее сопротивление цепи с учетом R₁:

              R = R₁ + R₂₂₃ = 6 + 24 = 30 (Ом)

Общий ток в цепи:

               I = I₁ = U/R = 240 : 30 = 8 (A)

Напряжение на первом сопротивлении:

               U₁ = I · R₁ = 8 · 6 = 48 (B)

Напряжение на группе сопротивлений R₂₂₃:

               U₂₂₃ = U - U₁ = 240 - 48 = 192 (B)

Ток, протекающий через R₃:

                I₃ = U₂₂₃ : R₃ = 192 : 60 = 3,2 (A)

Ток, протекающий через R₂₂:

                I₂₂ = U₂₂₃ : R₂₂ = 192 : 40 = 4,8 (A)

Напряжение на R₂ и R₂':

                U₂ = U₂' = R₂I₂₂ = R₂'I₂₂ = 20 · 4,8 = 96 (B)
