Абсолютно жесткий брус, показанный на рис. 3.1, нагружен внеш- ними силами F1 и F2, закреплен шарнирно на опоре и удерживается в

равновесии стальным стержнем. Допускаемое напряжение для мате-

риала стержня [σ] = 160 МПа, модуль упругости Е = 2⋅10^5 МПа. Значе-

ния внешних сил F1, F2 и размеры конструкции даны в таблице 3.1.

Требуется:

1) определить диаметр стального стержня из условия прочности;

2) проверить конструкцию на жесткость, учитывая, что макси-

мальное перемещение точки C бруса не должно превышать ве-

личины δС. При необходимости, пересчитать диаметр стержня

из условия жесткости.

а=1.7м b=1.8м с=2.1м F1=36кН F2=16kH δС=4.3мм Е=2*10^5 МПа

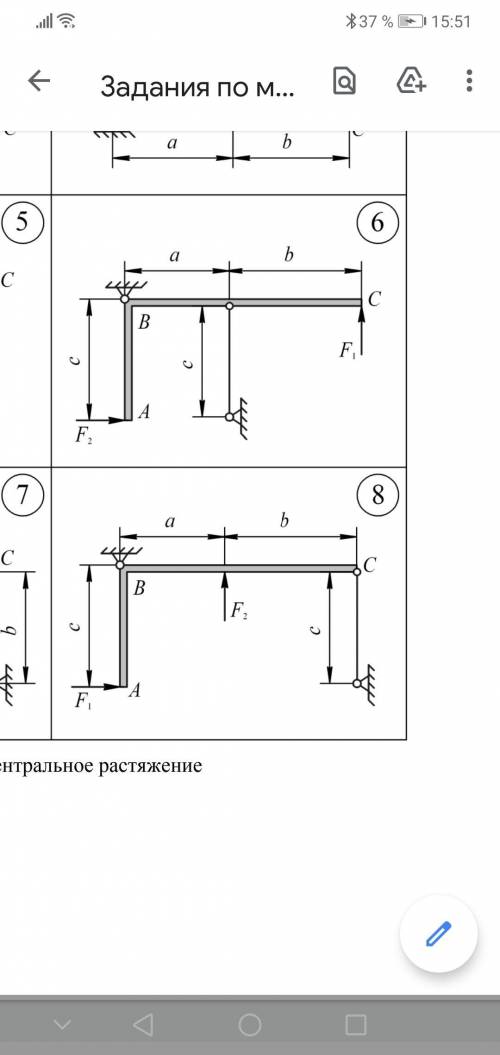

Рис.8
