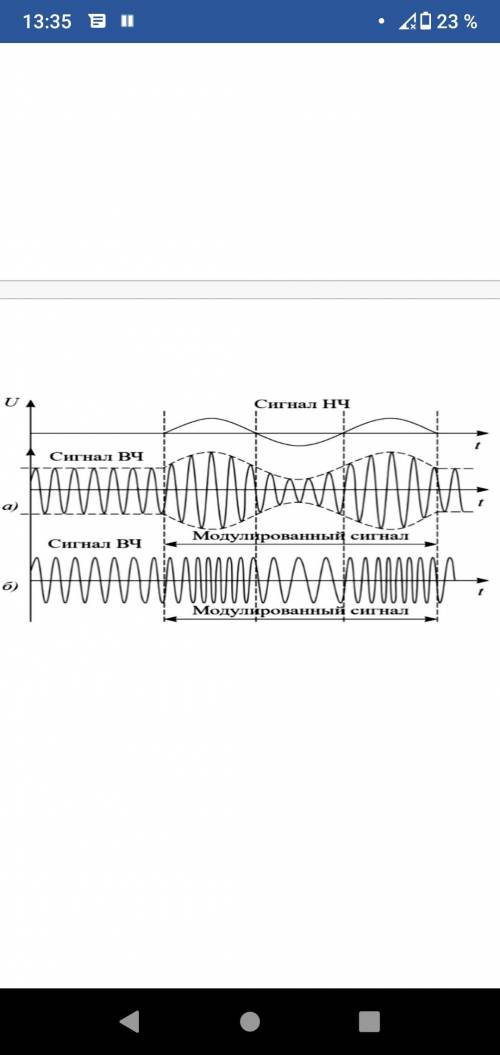

На данной картинке изображены два модулированных сигнала. Чтобы понять их сходство и различие, необходимо рассмотреть каждый из них по отдельности.
Первый график изображает модулированный сигнал с несущим сигналом ВЧ. Здесь мы можем наблюдать, что амплитуда несущего сигнала меняется в зависимости от изменения исходного сигнала. Такая модуляция называется амплитудной модуляцией (AM). В данном случае, величина изменения амплитуды несущего сигнала пропорциональна амплитуде исходного сигнала.
Второй график изображает модулированный сигнал с несущим сигналом ВЧ. Здесь мы можем наблюдать, что частота несущего сигнала меняется в зависимости от изменения исходного сигнала. Такая модуляция называется частотной модуляцией (FM). В данном случае, величина изменения частоты несущего сигнала пропорциональна амплитуде исходного сигнала.
Таким образом, сходство модулированных сигналов заключается в том, что они оба являются результатом модуляции исходного сигнала на несущем сигнале ВЧ. Они также оба изменяются в зависимости от величины исходного сигнала. Однако различие состоит в виде модуляции, которая произведена на несущем сигнале ВЧ. В первом случае это амплитудная модуляция (AM), а во втором - частотная модуляция (FM).
Надеюсь, что это объяснение позволило Вам лучше понять сходство и различие модулированных сигналов на представленном рисунке.
