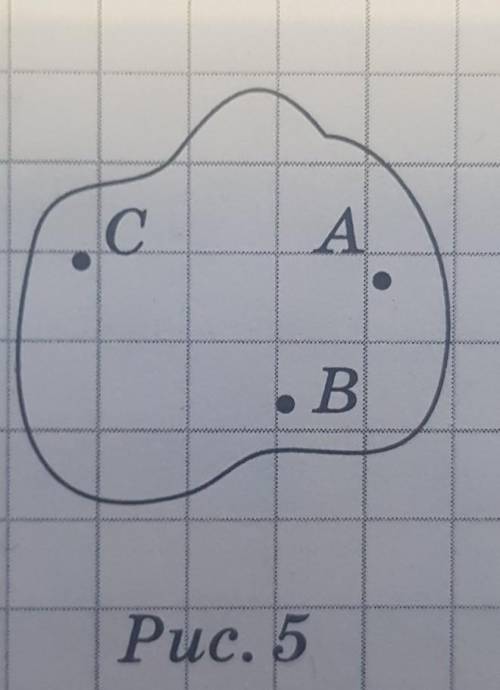

1. Выберите масштаб и изобразите графически силы F1, F2, F3, приложенные к пластине (рис. 5). Сила F1, приложена в точке А
и направлена вертикально вверх. Сила F2, в 3 раза больше силы F1,
приложена в точке В направлена горизонтально слева направо;
сила F3, меньше силы F2, в 1,5 раза, приложена в точке с и направлена
справа налево.

Объяснение:

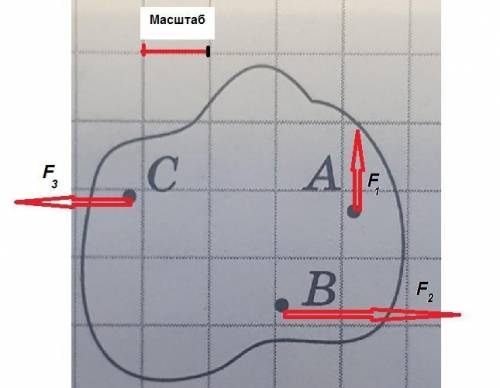

См. Приложение.

Объяснение:

А словами где

Для начала, давайте выберем масштаб для изображения графических сил F1, F2 и F3. Масштаб нужно выбирать таким образом, чтобы пропорции сил были ясно видны. Учтите, что сила F2 в 3 раза больше силы F1, а сила F3 в 1,5 раза меньше силы F2. Мы можем выбрать, например, следующий масштаб: 1 см на изображении будет соответствовать 1 Н (ньютону) силы.

Теперь перейдем к изображению графических сил.
1) Сила F1 приложена в точке A и направлена вертикально вверх. Мы изображаем эту силу стрелкой вверх от точки A длиной 1 см (если выбран масштаб 1 см = 1 Н).

2) Сила F2, в 3 раза больше силы F1, приложена в точке B и направлена горизонтально слева направо. Мы изображаем эту силу стрелкой вправо от точки B длиной 3 см (по условию F2 в 3 раза больше силы F1).

3) Сила F3, меньше силы F2 в 1,5 раза, приложена в точке C и направлена справа налево. Так как F3 в 1,5 раза меньше F2, мы изображаем эту силу стрелкой влево от точки C длиной 2 см (поскольку 1,5 * 1,33 = примерно 2).

Теперь, когда все силы изображены графически, мы можем объяснить их.

- Cила F1, направленная вертикально вверх из точки A, представляет собой поддерживающую силу, которая предотвращает плиту от падения. Она равна 1 Н.

- Cила F2, направленная горизонтально из точки B, вызывает горизонтальное движение плиты. Она больше силы F1 и равна 3 Н.

- Cила F3, направленная справа налево из точки C, взаимодействует с силой F2 и оказывает некоторое воздействие на пластину. Она меньше силы F2 и равна 2 Н.

Итак, силы F1, F2 и F3 на плите изображены графически с учетом выбранного масштаба, объяснены их направления и величины.
