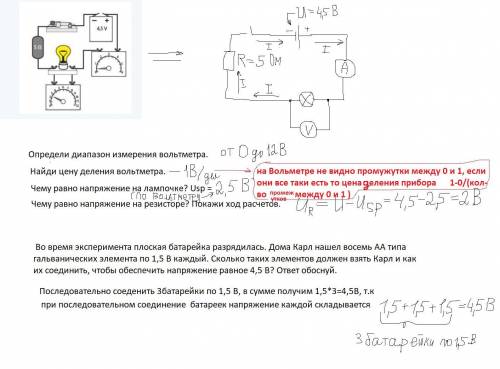

С ФИЗИКОЙ, 9 КЛАСС Карл собрал электрическую цепь (смотри рисунок). a) Нарисуй электрическую схему этой цепи. b) Покажи на схеме направление течения тока. c) Определи диапазон измерения вольтметра. d) Найди цену деления вольтметра. e) Чему равно напряжение на лампочке? Usp = f) Чему равно напряжение на резисторе? Покажи ход расчетов. g) Во время эксперимента плоская батарейка разрядилась. Дома Карл нашел восемь АА типа гальванических элемента по 1,5 В каждый. Сколько таких элементов должен взять Карл и как их соединить, чтобы обеспечить напряжение равное 4,5 В? ответ обоснуй.
