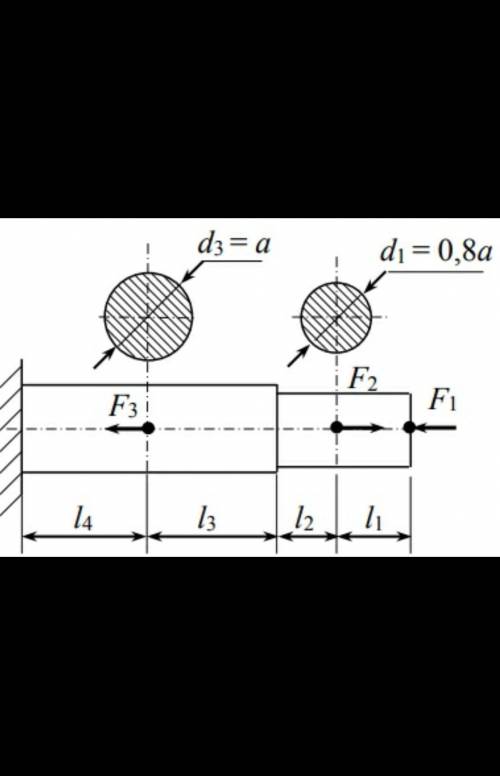

Расчет бруса на прочность и жесткость при растяжении (сжатии) Для заданного бруса выполнить:
1) построить эпюру продольных сил;
2) определить необходимые размеры поперечных сечений бруса из условия прочности;
Данные:
F1 =150кН
F2=50кН
F3 =150кН
Допускаемые напряжения [σ] =100 МПа
l1 =1,4м
l2 =0,7м
l3=1,5м
l4=1,2м​
