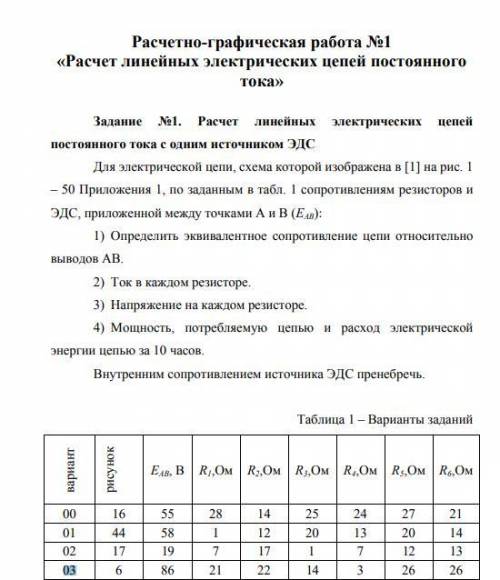

РЕШИТЬ ЗАДАЧУ ПО ЭЛЕКТРОТЕХНИКЕ

Расчет линейных электрических цепей

постоянного тока с одним источником ЭДС

Для электрической цепи, схема которой изображена в [1] на рис. 1

– 50 Приложения 1, по заданным в табл. 1 сопротивлениям резисторов и

ЭДС, приложенной между точками А и В (EAB):

1) Определить эквивалентное сопротивление цепи относительно

выводов АВ.

2) Ток в каждом резисторе.

3) Напряжение на каждом резисторе.

4) Мощность, потребляемую цепью и расход электрической

энергии цепью за 10 часов.

Внутренним сопротивлением источника ЭДС пренебречь.
