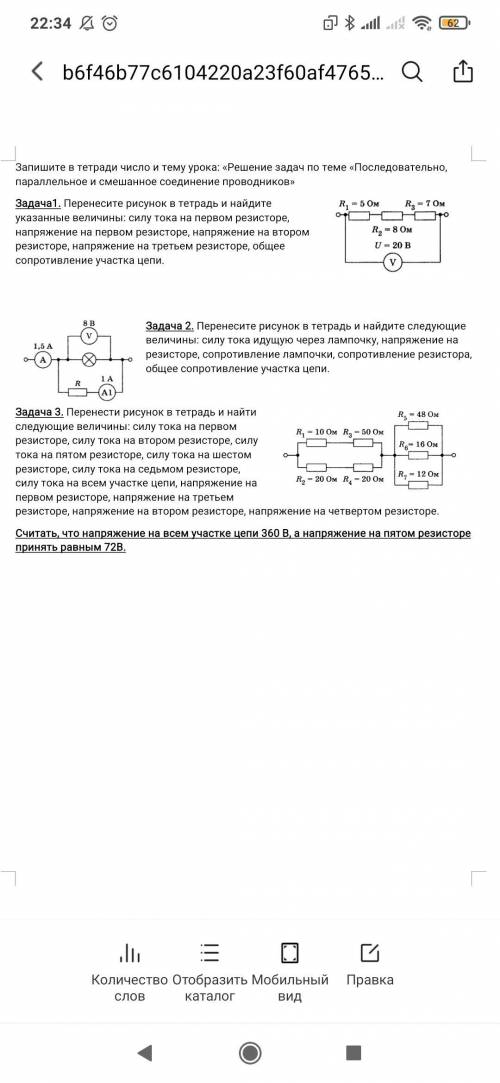

Задача1. Перенесите рисунок в тетрадь и найдите указанные величины: силу тока на первом резисторе, напряжение на первом резисторе, напряжение на втором резисторе, напряжение на третьем резисторе, общее сопротивление участка цепи. Задача 2. Перенесите рисунок в тетрадь и найдите следующие величины: силу тока идущую через лампочку, напряжение на резисторе, сопротивление лампочки, сопротивление резистора, общее сопротивление участка цепи.

Задача 3. Перенести рисунок в тетрадь и найти следующие величины: силу тока на первом резисторе, силу тока на втором резисторе, силу тока на пятом резисторе, силу тока на шестом резисторе, силу тока на седьмом резисторе, силу тока на всем участке цепи, напряжение на первом резисторе, напряжение на третьем резисторе, напряжение на втором резисторе, напряжение на четвертом резисторе.
Считать, что напряжение на всем участке цепи 360 В, а напряжение на пятом резисторе принять равным 72В.

Шунттың номинальдық тоғы – Iшн (1А7.5кА).

2. Шунттан Iшн тоғы өткенде кернеудің номинальдық түсуі Uшн (50, 60, 75, 100 мВ).

3. Шунттың дәлдік класы

(0,01; 0,02; 0,05; 0,1; 0,2; 0,5).

= (Rшд-Rшн )*100/ Rшн (5.1)

мұнда Rшд – жасалып шыққаннан кейінгі шунттың кедергісі.

Шунттың кедергісі номинальдық мәндер арқылы табылады

Rшн=Uшн/Iшн. (5.2)

Өлшеуіш механизм ретінде магнитоэлектрлік аспап қолданылады, оның номинальдық токтары Iан=1мА,...,100мА, ал ішкі кедергісі Rа. Сондықтан шунттың кедергісі мына формуламен табылады

Rш=Ra/ (n-1) (5.3)

мұнда n=I/Iан – шунтталу

.

ответ: ρ = 0,46 Ом *мм2/м.

Объяснение:

L = 12 м.

S = 0,1 мм2.

U = 220 В.

I = 4 А.

ρ - ?

Сопротивление R однородного цилиндрического проводника определяется формулой: R = ρ *L/S, где ρ - удельное сопротивление материала из которого сделан проводник, L - длинна проводника, S - площадь поперечного сечения.

ρ = R *S/L.

Сопротивление проводника R найдём из закона Ома для участка цепи: R = U/I, где U - напряжение на концах проводника, I - сила тока в проводнике.

Формула для определения удельного сопротивления будет иметь вид: ρ = U *S/L *I.

ρ = 220 В *0,1 мм2/12 м *4 А = 0,46 Ом *мм2/м.

По таблице удельного сопротивления материалом проводника является никель.
