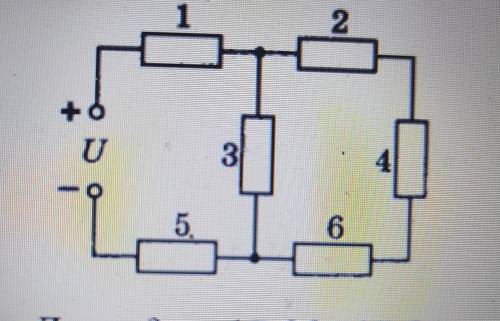

Знайдіть напругу на кожному резисторів, якщо опір кожного з них становить 8 ом, а напруга джерела струму - 11 В. Найдите напряжение на каждом резисторов, если сопротивление каждого из них составляет 8 ом, а напряжение источника тока - 11 В

U1=U5= 4 В.

U3= 3 В.

U2=U4=U6= 1 В.

Объяснение:

R246=8*3= 24 Ом. - т.к. соединены последовательно и значения сопротивлений одинаковы.

R3||R246

R2346=8*24/(8+24)= 6 Ом.

Rобщ=R1+R2346+R5= 22 Ом.

При последовательном соединении напряжение прямо пропорционально сопротивлению.

таким образом,

U1=U5=11*8/22= 4 В.

U3=U2346=11*6/22= 3 В.

вычислим напряжения на резисторах 2, 4, 6

Напряжение между ними делится поровну при последовательном соединении и равных значениях сопротивления.

то есть,

U2=U4=U6=U2346/3=3/3= 1 В.
