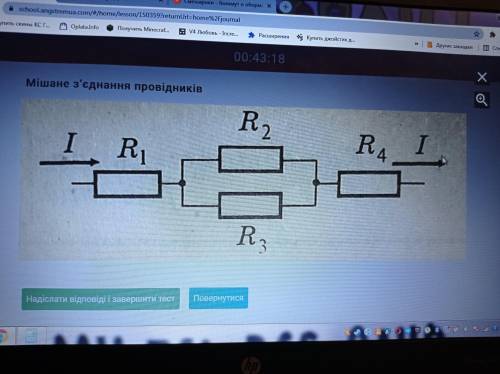

Обчисліть загальний опір ділянки кола, зображеного на малюнку, якщо R 1 =2 OM , R 2 =10 OM , R 3 =15 ON , R=1 Ом. (Ввести тільки число без одиниць вимірювання)

9 Ом.

Объяснение:

R2 и R3 соединены паралельно, поэтому из сопротивление равно:

R2,3=R2*R3/R2+R3=10*15/10+15=6(Oм).

R1, R2,3, R4 соединены последовательно, поэтому общее сопротивление равно:

R=R1+R2,3+R4=2+6+1=9 (Ом).
