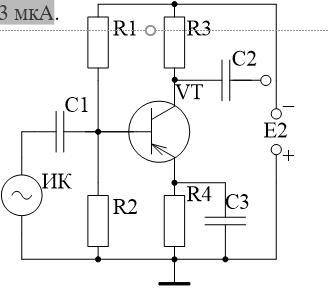

Для усилительного каскада с биполярным транзистором, включенным по схеме с ОЭ определите сопротивления резисторов R1 – R4, если рабочая точка имеет координаты приведенные в таблице. Определите сопротивление нагрузки по переменному току, считая, что выход представленного усилителя подключен ко входу аналогичного каскада и изменению ΔUБЭ = ±0,1 В соответствует изменение ΔIБ = ±3 мкА.

1.Гальванотехника (Electroplating) относится к прикладной электрохимии, которая изучает процессы электролиза, применяемые при обработке поверхности металлических изделий путем нанесения металлопокрытий, окисных или солевых пленок, электролитического растворения металлов, а также для изготовления новых изделий, копирующих поверхности металлических и неметаллических предметов.

2.Наибольшее распространение гальванопластика получила при изготовлении точных художественных копий небольших скульптур и ювелирных изделий; в технике — при производстве грампластинок, печатных валов, металлических изделий с микронными параметрами.

1) Смотри рисунок.

2) Дано:

R1 = 2 Ом

R2 = 1 Ом

I = 2 A

U, U1, U2 - ?

Соединение последовательное, значит сила тока в любой точке участка цепи будет одинаковой. Тогда напряжения на резисторах будут:

U1 = I*R1 = 2*2 = 4 В

U2 = I*R2 = 2*1 = 2 В

При последовательном соединении падения напряжений на участке цепи складываются (исходя из второго закона Кирхгофа):

U = U1 + U2 = 4 + 2 = 6 В

Можно проверить, превратив оба резистора в один эквивалентный:

Rэ = R1 + R2 = 2 + 1 = 3 Ом

U = I*Rэ = 2*3 = 6 В

ответ: U = 6 В, U1 = 4 В, U2 = 2 В.
