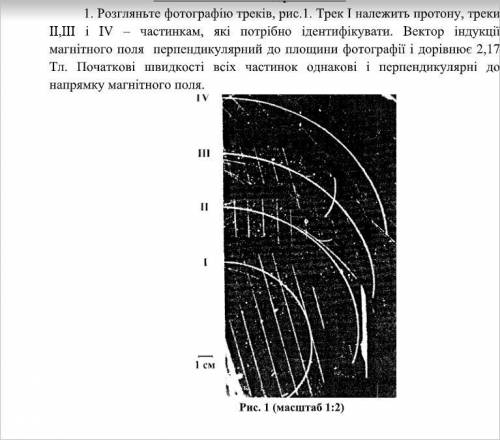

РЕШИТЬ ЛАБОРАТОРНУЮ РАБОТУ С ФИЗИКИ 1. Розгляньте фотографію треків, рис.1. Трек І належить протону, треки
ІІ,ІІІ і IV – частинкам, які потрібно ідентифікувати. Вектор індукції
магнітного поля перпендикулярний до площини фотографії і дорівнює 2,17
Тл. Початкові швидкості всіх частинок однакові і перпендикулярні до
напрямку магнітного поля.

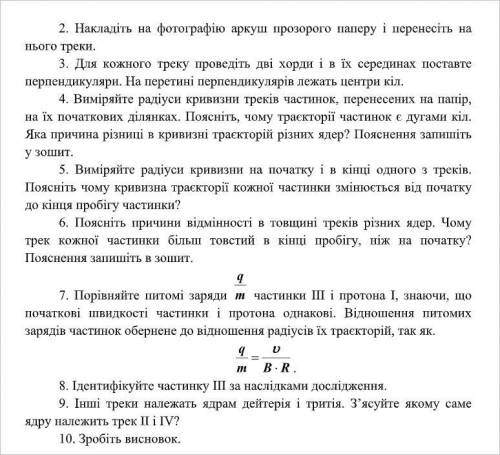

2. Накладіть на фотографію аркуш прозорого паперу і перенесіть на
нього треки.
3. Для кожного треку проведіть дві хорди і в їх серединах поставте
перпендикуляри. На перетині перпендикулярів лежать центри кіл.
4. Виміряйте радіуси кривизни треків частинок, перенесених на папір,
на їх початкових ділянках. Поясніть, чому траєкторії частинок є дугами кіл.
Яка причина різниці в кривизні траєкторій різних ядер? Пояснення запишіть
у зошит.
5. Виміряйте радіуси кривизни на початку і в кінці одного з треків.
Поясніть чому кривизна траєкторії кожної частинки змінюється від початку
до кінця пробігу частинки?
6. Поясніть причини відмінності в товщині треків різних ядер. Чому
трек кожної частинки більш товстий в кінці пробігу, ніж на початку?
Пояснення запишіть в зошит.
7. Порівняйте питомі заряди q/m
частинки ІІІ і протона І, знаючи, що
початкові швидкості частинки і протона однакові. Відношення питомих
зарядів частинок обернене до відношення радіусів їх траєкторій, так як q/m=V/B*R

8. Ідентифікуйте частинку ІІІ за наслідками дослідження.
9. Інші треки належать ядрам дейтерія і тритія. З’ясуйте якому саме
ядру належить трек ІІ і IV?
10. Зробіть висновок.

Контрольні питання

1. Який напрям вектора магнітної індукції відносно площини
фотографії треків частинок?
2. Чому радіуси кривизни на різних ділянках треку тієї самої частинки різні?
