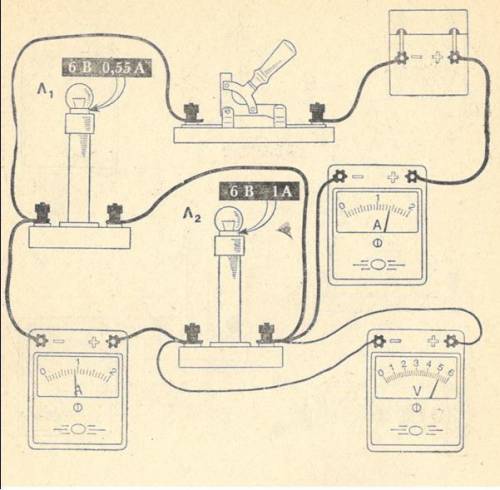

Задание 1. Используя таблицу 2, нарисуйте принципиальную схему изображённой электрической цепи.
2.Отметьте на принципиальной схеме знаками (+ , -) полярность зажимов электроизмерительных приборов, а стрелками – направление тока в цепи.
3.Какие элементы цепи соединены параллельно?
4.Проверить справедливость утверждения о том, что общее напряжение равно напряжению на каждой ветви, т.е. выполняется формула (4):
- по показаниям приборов определите напряжение U2 на лампе Л2,
-рассчитать по формуле (4) напряжение U 1 на лампе Л1, общее напряжение в цепи Uо ;
-результаты занести в таблицу.
5.Убедиться, что сила тока в неразветвлённой цепи равна сумме сил токов в ветвях, т.е. выполняется формула (5):
- по показаниям приборов определить силу тока I2 в лампе 2 общий ток Iо;
- рассчитайте ток I1 в лампе Л1;
-результаты занести в таблицу.
6.Используя закон Ома для участка цепи, рассчитайте фактическое (опытное) сопротивление лампы R 1 и лампы R 2:
R1 = U1I1
=
R2 = U2I2
=
-результаты запишите в таблицу.
7. Установить связь между эквивалентным (фактическим) сопротивлением и сопротивлением отдельных ветвей, т. е. справедливость формулы (6):

- с закона Ома для участка цепи, используя измеренные и рассчитанные значения сил тока и напряжений, найти общее (эквивалентное) сопротивление, т.е. по формуле (7)

Rэкв = U0Io
экв =

; (7)

-рассчитать
Rэкв
Rэкв

по формуле (6) и сравнить с
Rэкв
Rэкв
вычисленным по формуле (7);
результаты расчётов записать в таблицу.
