Из идеального источника напряжения и четырех резисторов - вопрос №20085593 от overlord14 19.07.2021 17:20

Question

Физика: Из идеального источника напряжения и четырех резисторов собрана цепь, схема которой представлена на рисунке. Когда между клеммами A и B подключили идеальный вольтметр, он показал напряжение U = 4 В. Когда вместо вольтметра подключили идеальный амперметр, его показания составили I = 30 мА. Затем вместо амперметра между клеммами A и B подключили еще один резистор сопротивлением R. Найти силу тока через этот резистор.

overlord14 · Answer

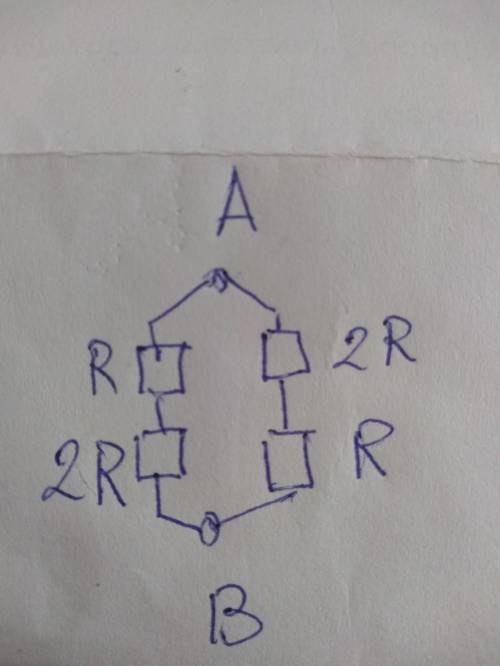

I₃=45 мАОбъяснение:отбрасываем источник токаполучаем параллельное соединение спаренных проводников см рис Общее сопротивление Rобщ=U/I=4/30/10⁻³=133.3 OмRобщ=3R*3R/6R=1,5R=133,3 OмR=133,3/1,5=89 ОмI₃=U/R=4/89=45 мА...
