Объяснение:
Дано:
E₁ = E₂ = E = 50,0 В
r₁ = r₂ = r = 4,00 Ом
R = 8,00 Ом
Rл = 16,0 Ом
________________
Uл₂ - ?
1)

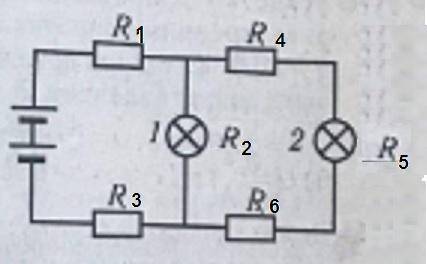

Для удобства пронумеруем все резисторы ( см. Приложение)
Сопротивления R₄, R₅ и R₆ соединены последовательно. Поэтому:
R₄₅₆ = R₄ + R₅ + R₆ = 8,00 + 16,0 + 8,00 = 32,0 Ом
Сопротивления R₂ и R₄₅₆ соединены параллельно, поэтому
R₂₄₅₆ = R₂·R₄₅₆₆ / (R₂ + R₄₅₆) = 16,0·32,0 / (16,0 + 32,0) ≈ 10,7 Ом
Общее сопротивление:
R = R₁ + R₂₄₅₆ + R₃ = 8,00 + 10,7 + 8,00 = 26,7 Ом
2)
По закону Ома для полной цепи:
I = 2·E / (R + 2·r)
I = 100 / (26,7 + 8,00) = 2,88 А
U = I·R = 2,88·26,7 ≈ 76,9 В
3)
U₁ + U₃ = I·R₁ + I·R₃ = I·(R₁ + R₃) = 2,88·(8,00 + 8,00) = 46,1 В
Тогда
U₂ = U - (U₁+U₂) = 76,9 - 46,1 =30,8 В
4)
I₄₅₆ = U₂ / R₄₅₆ = 30,8 / 32,0 ≈ 0,96 А
И тогда напряжение на лампе 2:
Uл₂= U₅ = I₄₅₆·R₅ = 0,96·16 ≈ 15,4 В
Правильный ответ:
2) 15,4 В
