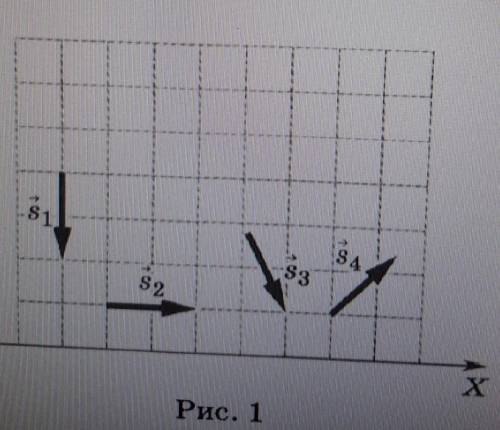

На рисунке 1 изображены одинаковые по модулю векторы перемещений. Перенесите рисунок в тетрадь и изобразите проекции этих векторов на ось X.

Если предмет плоский, то достаточно построить изображение его крайних точек. На рисунке приведены построения изображения для положений предмета АВ перед зеркалом. Как видно, если предмет расположен на расстоянии а1 > R  (дальше центра вогнутого зеркала), то образуется перевернутое, действительное, уменьшенное изображение предмета.  Для сферического зеркала оптическая сила D определяется формулой  где а1и а2— расстояния предмета и изображения от зеркала, R — радиус кривизны зеркала, F — его фокусное расстояние.Отсюда Поперечное линейное увеличение в зеркалах и линзах определяется формулой. где y1 — высота предмета и  y2  — высота изображения.Отсюда  ответ:, изображение действительное, обратное, уменьшенное

При параллельном соединении резисторов сила тока в неразветвленной части цепи равна сумме сил токов в от­дельных резисторах. Общее сопротивление участка меньше сопротивления каждого резистора. Так как сопротивления резисторов включенных параллельно (в верхней цепи) одинаковы (R1 = R2), то общее сопротивление этого участка R= R1 /2 = R2/2=6/2=3 Ома При последовательном соединении сила тока в обоих резисторах одинакова, а общее сопротивление участка равно сумме сопротивлений резисторов R = R1 + R2=4+3=7Ом Считаем общее сопротивление цепи: R= 7*3/(7+3)=2,1Ом Считаем общее напряжение в сети: U=1*2,1=2,1B Ищем силу тока в нижней цепи (через резистор 3 Ома), так как напряжение на параллельном участке цепи одинаково: I=2,1/3=0,7А Соответственно сила тока в верхнем участке: I=1-0,7=0,3A Ищем разность потенциалов на резисторе 4 Ома: U=0,3*4=1,2B Соответственно разность потенциалов на концах резисторов 6 Ом: U=2,1-1,2=0,9B Ищем силу тока через каждый из резисторов 6 Ом: I=0,9/6=0,15A Вот собственно все токи и напряжения на всех участках.
