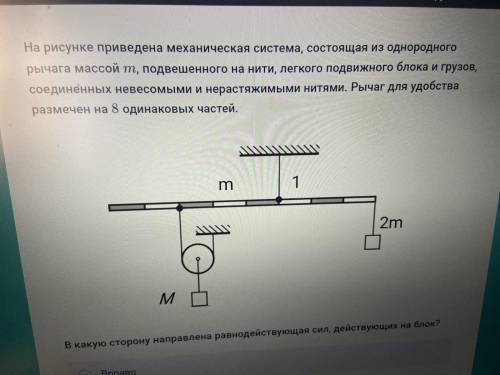

На рисунке приведена механическая система, состоящая из однородного рычага массой m, подвешенного на нити, легкого подвижного блока и грузов, соединенных невесомыми и нерастяжимыми нитями. Рычаг для удобства размечен на 8 одинаковых частей. В какую сторону направлена равнодействующая сил, действующих на блок?

— видимо, – Ом*м) и удельное поверхностное сопротивление σ = 5·10^12 Ом. На противоположные грани кубика нанесены электроды, к которым приложено напряжение частотой f = 1 МГц. Определить модуль комплексной проводимости Σ кубика на этой частоте, если его диэлектрическая проницаемость ε = 60.

— Электроды, видимо, по площади равны площадям граней кубика: S = L² = 0,0036 м². Они образуют плоский конденсатор с емкостью С = ε°εS/d, где ε° — электрическая постоянная (См. Рис. ).

— Этот конденсатор «соединён» параллельно с активным сопротивлением R диэлектрического кубика. Оно состоит из двух “последовательно соединенных частей — R1 (объемной) и R2 (поверхностной — на 2-х контактах с электродами).

— R1 = ρ*L/L² = ρ/L; R2 = 2*σ*L².

— R = R1 + R2.

— Частота ω напряжения: ω = 2пf.

— Ёмкостное сопротивление Х (с) = 1/(ωС) = 1/(2пf*C).

— Z(R,C) = √ { R² + (X(c))² } .

— Проводимость обратно пропорциональна сопротивлению: Σ = 1/Z(R,C).

Объяснение:

При последовательном соединении проводников сила тока не меняется от проводника к проводнику, а общее напряжение равно сумме напряжений на каждом проводнике, общее сопротивление цепи равно сумме сопротивлений каждого проводника, если сопротивление одного 5 Ом, другого 2, Ом, то общее сопротивление 5+2=7 Ом, сопротивление одного резистора меньше суммы двух.
общее сопротивление можно найти зная силу тока и напряжение, по закону Ома сопротивление равно напряжение деленное на силу тока, так как сила тока не меняется, а, напряжение равно сумме напряжений на каждом проводнике, то сопротивление равно сумма напряжений делится на силу тока R=(U1+U2)/I=U1/I+U2/I=R1+R2
