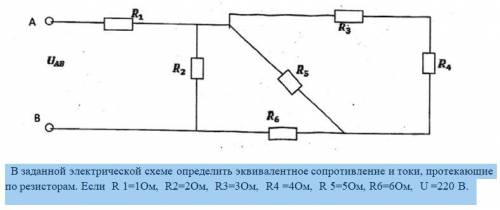

В заданной электрической схеме определить эквивалентное сопротивление и токи, протекающие по резисторам. Если R 1=1Ом, R2=2Ом, R3=3Ом, R4 =4Ом, R 5=5Ом, R6=6Ом, U =220 В решить

Объяснение:

R34 = R3+R4 =3+4 = 7 Ом

R345 = R5*R34 /(R5+R34) = 5*7 /(5+7) = 2,9 Ом

R3456 = R345+R6 =2,9+6 = 8,9 Ом

R23456 = R2*R3456 /(R2+R3456) = 2*8,9 /(2+8,9) = 1,6 Ом

Rэ = R1+R23456 = 1 +1,6  =2,6 Ом

I = U/Rэ = 220/2,6 = 84,6 А
