4 мА
Объяснение:

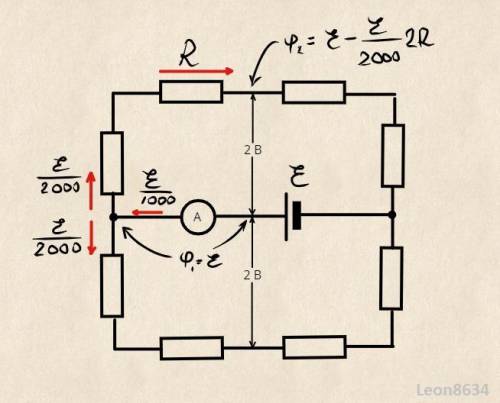

Прежде всего преобразуем схему. Во первых выкинем из нее вольтметры, так как они идеальные, их сопротивление стремится к бесконечности и ток через них не течет. Во вторых разберемся с омметром. Что он собой представляет? Это источник некоторой ЭДС и амперметр в одном корпусе. Его показания получаются делением этой ЭДС на протекающий через него ток. Таким образом, в данной задаче, он может быть заменен на источник ЭДС через который протекает ток в 1000 раз меньше этого ЭДС. Теперь схема стала вполне обычной (см. рисунок).
Очевидно, что в левом узле ток раздваивается на два равных тока, ввиду симметричности цепи. Распишем падение напряжения
Но
это и есть искомый ток, значит он равен
А.
На этом можно было бы закончить, однако у нас есть показания омметра и мы можем рассчитать сопротивление 1 резистора, 1000 Ом это сопротивление между крайними левым и правым узлами цепи. Это есть параллельное соединение двух ветвей, каждая по 4R, значит общее сопротивление 2R, откуда R=500 Ом, значит показания амперметра
А или 4 мА.
1) Заметим, что какая бы ни была цепочка, если сопротивления всех ее звеньев увеличить вдвое, ее эквивалентное сопротивление также возрастет вдвое.
Заметим что наша цепочка это три последовательных резистора r, и паралелльно к ней присоединенная такая же бесконечная цепочка, но с удвоенным сопротивлением.
Поэтому
1/R = 1/(3r) + 1/(2R)
1/(2R) = 1/(3r)
R= 1.5 r
2) Откинем два крайних резистора пока
Обозначим ток, ушедший в первый горизонтальный резистор как A1, а ток ушедший в первый вертикальный резистор как B1, во второй горизонтальный A2, во второй вертикальный B2 и т д. Для любого звена с номером n имеем два правила Кирхгофа
Отсюда
Пусть полный ток I в первом звене разделился как
Посчитаем несколько первых звеньев по полученному правилу
Заметим что коэффициенты при k в скобках и свободные члены это все числа Фибоначчи! Причем множитель при k это число Фибоначчи с номером на 2 большим, чем соответствующий свободный член.
При стремлении n к бесконечности, отношение коэффициента при k и свободного члена стремится к Ф^2, где число Ф = (1+√5)/2 - золотое сечение. Если k не будет равен 1/Ф^2, мы получим в итоге неограниченный рост токов при стремлении n к бесконечности, чего не может быть. Для компенсации растущих чисел Фибоначчи мы понимаем что k может быть только равен 1/Ф^2.
Теперь вспомним про два крайних резистора и посчитаем перепад напряжения от A к B идя по самому нижнему контуру (по последнему вертикальному резистору течет нулевой ток)
Где φ = 1/Ф = (1-√5)/2 ≈0.618
